Gestión de impresión

En este tema se explican las opciones de la pestaña Imprimir.

Puede acceder a la pestaña Imprimir de las siguientes maneras:
  • Haga clic en Proyecto eléctrico > Imprimir .
  • En un panel acoplable, haga clic con el botón derecho del ratón en un proyecto eléctrico y haga clic en Imprimir .
  • En un panel acoplable, haga clic con el botón derecho del ratón en una colección y haga clic en Imprimir . Solo los planos de esa colección se seleccionan para la impresión.
Se abre un cuadro de diálogo de opciones que le permite actualizar los planos de listados y de borneros según los ajustes de configuración del proyecto eléctrico.
  • Actualizar planos: Todos los planos de listados, de reglas de diseño y de borneros se actualizan antes de ejecutar el comando.
  • Continuar acción sin actualizar: Los planos de listados, de reglas de diseño y de borneros no se actualizan antes de ejecutar el comando.
  • Cancelar: Cancela la acción. Los planos no se actualizan.

Puede guardar la configuración de impresión en un fichero de configuración para usarla en el futuro. Puede crear tantos ficheros de configuración como sea necesario.

Opción Descripción
Vista previa de impresión. Permite abrir una ventana de vista previa de impresión para el plano seleccionado.
Eliminar de la selección. Elimina los planos seleccionados de la selección.
Imprimir diversas configuraciones. Permite imprimir planos con diferentes configuraciones.
Modo de listado. Se muestra una lista de planos.
Modo de miniatura. Se muestran las vistas previas en miniatura de los planos.
Configuración. Permite gestionar la configuración de visualización de elementos en el cuadro de diálogo.
Tipo de plano. Permite cambiar la configuración de los objetos de texto y color. Si no asignó un fichero de configuración de Tipo de plano para el proyecto eléctrico, aparece un mensaje para informarle.

Configuración de impresión

Permite seleccionar un fichero de configuración de impresión creado anteriormente para cargar la configuración de impresión deseada. Haga clic en ... para acceder a Gestión de la configuración de la impresión.

Configuración de la página

  • Nombre: Seleccione la impresora que desea utilizar. Haga clic en Propiedades si desea acceder a los parámetros de la impresora de Windows.
  • Formato de papel: Seleccione el formato de papel predefinido gestionado por la impresora.
  • Fuente: Seleccione la fuente de papel que desea utilizar.

Orientación

  • Vertical/Horizontal: Defina la orientación de la página.
  • Imprimir con simetría: Seleccione esta opción si desea imprimir las entidades gráficas con una simetría.

Planos

  • Todos/Selección: Le permite imprimir todos los planos del proyecto eléctrico o una selección. Haga clic en … para seleccionar los planos. Si desea obtener más información, consulte Selector de documentos.
  • Invertir orden de impresión: Seleccione esta opción para imprimir los planos en orden inverso, desde el último al primero.

Escala

Seleccione una relación de escala predefinida o introduzca una relación específica (unidad impresa = unidad de plano). Cuando se selecciona una relación predefinida, dos campos muestran las unidades impresas y de dibujo. Ajustar a formato escala las entidades gráficas para ajustarlas al tamaño de papel seleccionado.

Copias

  • Número de copias: Le permite definir la cantidad de copias que desea imprimir.
  • Reunir: (Disponible si selecciona más de una copia) Le permite ensamblar los planos impresos.

Área de trazado

Define el área de plano para imprimir.
  • Toda la geometría: Área definida por el cuadro delimitador de todas las entidades visibles.
  • Límites de plano: Área definida por la zona de rejilla de los parámetros del plano.
  • Vista actual: Área visible de la pantalla o la vista actual cuando el plano se guarda.

Imprimir con estilo

Cada color de la pantalla que utilizado en las entidades gráficas se corresponde con un color y un grosor en el papel. Si no utiliza una tabla de estilos de trazado, los colores de la pantalla y el grosor de la línea serán los mismos en el papel. Puede definir una correspondencia personal con las tablas de estilos de trazado. Si desea obtener más información, consulte Modificación de estilos de trazado para impresión.

Seleccione la tabla de estilos de trazado que desea utilizar en la lista. Para editar la tabla de estilos de trazado, haga clic en Modificar el archivo de tabla de estilos de trazado. Se abre un cuadro de diálogo en el que puede asociar a cada color de la pantalla un color y un grosor impresos. En la lista de la tabla de estilos de trazado, si selecciona Ninguno, puede seleccionar Trazado con grosor de línea. Los colores y los grosores de línea serán los mismos en la pantalla y en el papel.

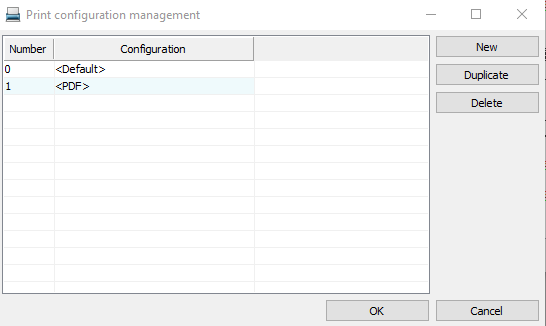

Gestión de la configuración de la impresión

Para acceder al cuadro de diálogo Gestión de la configuración de la impresión, haga clic en: Gestión de impresión > Configuración de impresión > ...

Si tiene varias configuraciones diferentes para imprimir los planos, seleccione un fichero de configuración de la lista y seleccione los planos que desea imprimir con esta configuración. Repita la operación según sea necesario con los demás ficheros de configuración. Haga clic en Imprimir diversas configuraciones y verifique las configuraciones con las que desea imprimir.

Use Nuevo, Duplicar y Eliminar de la parte derecha del cuadro de diálogo para crear, copiar o eliminar ficheros de configuración.
