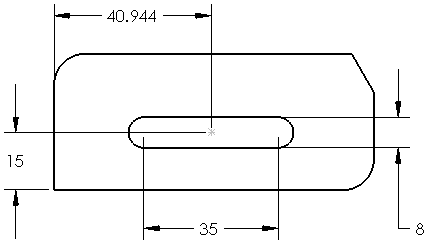

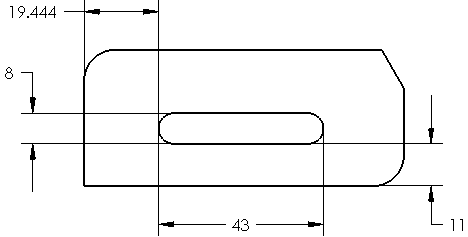

DimXpert Seçenekleri - Teknik Resimler DimXpert aracıyla birlikte kullanılacak pahlar, yuvalar ve radyuslar için seçenekleri ayarlamanıza olanak tanır. Yalnızca teknik resimler için kullanılabilir. DimXpert seçeneklerini ayarlamak için: SeçeneklerSeçenekler veya Araçlar > Seçenekler tıklayın. Belge Özellikleri sekmesinde, DimXpert öğesine tıklayın. Pah ölçümlendirme düzeni Uzaklık X Açı Uzaklık X Uzaklık Kanal ölçümlendirmesi düzeni Merkezden Merkeze Toplam Uzunluk Radyus ve Pah seçenekleri Normal Aynı boyuttaki radyus veya pahlara bir veya daha fazla ölçümlendirme ekler. TİP tanımı ölçümlendirmeden sonra görüntülenir. Örnek sayısı Aynı boyuttaki radyuslar veya pahların örnek sayısını görüntüler. Hiçbiri Aynı boyutta olmasına bağlı olmaksızın her radyusu veya pahı ölçümlendirir. Ana başlıkBelge Özellikleri
