Belge Özellikleri - Sınırlar

Çalışma sayfası sınırları ve bölge biçimlendirme için teknik resim belge özelliklerini ayarlayabilirsiniz.

Bir çizim açıkken Araçlar > Seçenekler > Belge Özellikleri > Sınırlar'a tıklayın.

Genel draft standardı

Genel draft standardı Draft Standardı sayfasından gelen ayarları kullanır.

Kenar boşlukları

Çizgi Stili Stili ayarlar.
Çizgi Kalınlığı Kalınlığı ayarlar ya da Özel boyut'u seçin ve bir kalınlık girin.
Çift Çizgili Sınır Sınırı iki çizgi kullanarak görüntüler.

Bölge Biçimlendirme

Bölge Ayraçlarını Göster Bölge ayraçlarını görüntüler.
Çizgi Stili Stili ayarlar.
Çizgi Kalınlığı Kalınlığı ayarlar ya da Özel boyut'u seçin ve bir kalınlık girin.
Bölge Ayracı
Bölge ayracının uzunluğunu ayarlar.
Orta Bölge Ayracı

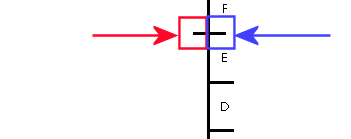

Dış orta bölge ayracının uzunluğunu ayarlar. Bu örnekte dış orta bölge ayracı mavi kutuda gösterilir.
İç orta bölge ayracının uzunluğunu ayarlar. Bu örnekte iç orta bölge ayracı kırmızı kutuda gösterilir.
Bölge Etiketleri
Sütunları göster Sütun etiketlerini görüntüler.
Satırları göster Satır etiketlerini görüntüler.

Layer

Layer
Katmanı ayarlar.
Teknik resim katmanlarını, belge özellikleri için seçmeden önce oluşturmalısınız.
