Belge Özellikleri - DimXpert

Bu seçenekler DimXpert'in tolerans içermeyen ölçülendirmelerde Blok Toleransları mı, Genel Toleranslar mı yoksa Genel Blok Toleransları mı kullanacağını tanımlar. Yalnızca parçalar için kullanılabilir.

DimXpert seçeneklerini ayarlamak için:

Araçlar > Seçenekler > Belge Özellikleri > DimXpert öğesine tıklayın.

Taban DimXpert standardı

ANSI/ASME Y14.5 veya ISO standardını seçerseniz standart için bir sürüm tarihi de seçebilirsiniz.

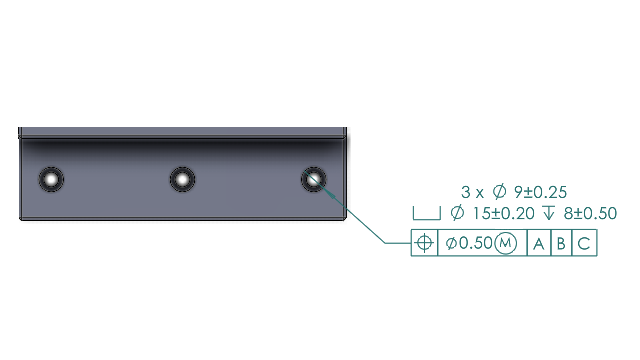

Geometrik Tolerans (MBD veya MBD Dimension araç çubuğu) öğesine ilk kez tıkladığınızda mevcut bir DimXpert unsuru seçmeniz veya yeni bir DimXpert unsuru tanımlamanız gerekir.

Bir unsur seçtiğinizde yazılım, seçtiğiniz draft standardı için unsur ve tolerans özelliklerini değerlendirir. İletişim kutusunda, standarda göre seçenekler sunulur.

Yöntemler

Blok Toleransı İnç birimleriyle kullanılan yaygın bir tolerans formu. Tolerans her ölçümlendirmenin verilen duyarlılığına bağlıdır, bu yüzden sondaki sıfırları belirlemeniz gerekir. Araçlar > Seçenekler > Belge Özellikleri > Ölçümlendirmeler öğesinden, Sondaki Sıfırlar öğesini Standart olarak ayarlayın.
Genel Tolerans ISO teknik resim standardıyla birlikte metrik birimlerde kullanılan yaygın bir tolerans formu. Genel Tolerans, tek tek tolerans göstergeleri olmadan doğrusal ve açılı ölçülendirmeler için ISO 2768-1 Toleranslarına dayalıdır. Toleransları, spesifik tasarım gereksinimlerinize yönelik olarak özelleştirmek için Genel Tolerans öğesini de kullanabilirsiniz.
Genel Blok Toleransı Metrik birimlerle kullanılan bir tolerans biçimi, ancak inç birimleriyle de kullanılabilir. Tolerans genellikle başlık bloğu veya bir notta gösterilir ve toleranslı olmayan tüm ölçümlendirmelere uygulanır. Genel blok toleranslarına ilişkin değerler, özel özellikler tarafından desteklenir.

Blok toleransı

Uzunluk birim ölçümlendirmeleri Her birinde bir ondalık basamak sayısı ve tolerans değeri bulunan üç blok toleransı ayarlar. DimXpert, Değer'i simetrik artı ve eksi toleransı olarak uygular.
Açısal birim ölçümlendirmeleri İki unsur arasında oluşturulan koni ve konik havşalar ve açı ölçümlendirmelerine uygulananlar da dahil tüm açısal ölçümlendirmelerde kullanmak için tolerans değerini ayarlar. DimXpert, Tolerans değerini simetrik artı ve eksi toleransı olarak uygular.

Genel tolerans

Tolerans sınıfı Parça tolerans sınıfını, sizin belirttiğiniz özel toleranslar veya tek tek tolerans göstergeleri olmadan doğrusal ve açılı ölçülendirmeler için ISO 2768-1 Toleranslarına dayalı olarak ayarlar.
  • Hassas
  • Orta
  • Kaba
  • Çok Kalın
  • Özel1. Özel genel tolerans dosyasında (general tolerances.xlsx) belirttiğiniz toleransları kullanır.
  • Özel2. Özel genel tolerans dosyasında (general tolerances.xlsx) belirttiğiniz toleransları kullanır.
Özel1 ve Özel2 hakkında daha fazla bilgi için DimXpert için Özelleştirilebilir Genel Toleranslar konusuna bakın.
Özel Yükle (Özel1 veya Özel2 seçili olduğunda kullanılabilir.) Özel genel tolerans dosyasındaki değerleri yükler.
  • Başlangıçta Özel1 veya Özel2'yi seçtiğinizde Özel Yükle'ye tıklayın.
  • Daha sonra, genel tolerans dosyasında değişiklik yaparsanız veya dosya konumunu değiştirirseniz bu iletişim kutusuna geri dönün ve Özel Yükle öğesine tekrar tıklayın.
Özel tablo yükleme konumu (Salt okunur. Özel1 veya Özel2 seçili olduğunda görünür.) Özel genel tolerans dosyasının yolunu görüntüler.
Dosya konumunu, Araçlar > Seçenekler > Sistem Seçenekleri > Dosya Konumları bölümünden ayarlayabilirsiniz; Şunun için olan klasörleri göster bölümünde DimXpert Genel Tolerans Dosyası öğesini seçin.

Genel Blok toleransı

Uzunluk toleransı Belirtildiğinde, uzaklık, uzunluk, radyal ve çap ölçümlendirmelerini (açısal olmayan tüm ölçümlendirmeler) de içeren tüm doğrusal ölçümlendirmeler için geçerli olan tolerans değeri.
Açısal tolerans Belirtildiğinde, iki yüzey arasındaki açıyı, koni açısını ve pah açısı ölçümlendirmelerini içeren tüm açısal ölçümlendirmeler için geçerli olan tolerans.
