Belge Özellikleri - Yardımcı Görünüm Etiketleri

Yardımcı görünüm etiketleri için belge düzeyinde draft ayarları belirtebilirsiniz.

Bu sayfayı açmak için:

Bir teknik resim açıkken Seçenekler öğesine (Standart araç çubuğu) tıklayın, Belge Özellikleri sekmesini, ardından da Görünümler > Yardımcı öğesini seçin.

Genel draft standardı

Genel draft standardı Seçili Draft Standardı sayfası ayarlarından devralınır.

Taban yardımcı görünüm standardı

Taban yardımcı görünüm standardı
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Çizgi stili

Çizgi Stili Seçin: bir stil.
Çizgi Kalınlığı Seçin: Bir kalınlık seçin veya Özel boyut'u seçin ve bir kalınlık girin.

Yardımcı ok metni

Yazı Tipi

Yazı tipini değiştirmek için tıklayın.

Etiket metnini göster

Yazı Tipi

Yazı tipini değiştirmek için tıklayın.

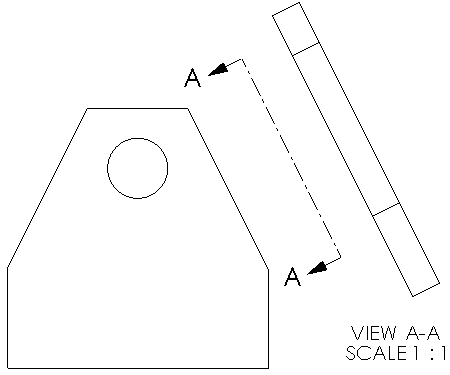

Görünüm Etiketi Metni Örneği

Etiket seçenekleri

Standart için Taban standarda uymak için işaretleyin. Görünüm etiketi parametrelerini değiştirmek için işareti kaldırın:
  • İsim. Görünüm etiketinde görüntülenecek bir başlık seçin veya kendi başlığınızı yazın.
  • Etiket. Üst öğe görünümündeki etikete denk gelen etiket harfinin görünüm etiketinde nasıl göründüğünü seçin.
  • Rotasyon. Görünümün döndürme açısının görünümünü ayarlar.
  • Ölçek. Ölçek için bir etiket seçin veya kendi etiketinizi yazın.
  • Sınırlayıcı. Bir ölçek görüntüleme seçeneği belirleyin:
    • Ölçeği bir sınırlayıcının ayırdığı iki numara ile sunmak için şunu seçin:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Ölçeği arkasından X gelen iki sayının oranı olarak sunmak için # X seçimini yapın.
    • Ölçeği gizlemek için, <Hiçbiri> seçeneğini belirleyin.
  • İki nokta (:) ve bölü (/) işaretinin yanındaki boşluğu ölçekte kaldır. Ölçek etiketindeki boşlukları kaldırmak için seçin.
  • Bir etiket görünüm seçeneği:
    • Yığılmış. Görünüm etiketini isim ve etiket ölçeğin üstüne yığılmış şekilde göster.
    • Çizgide. İsim ve etiketi aynı çizgide göster.
Etiketi görünümün üstünde görüntüle Etiketi görünümün üzerinde görüntülemek için işaretleyin.
Yeni görünümler için konum etiketleri ekle Yardımcı görünüme ve görünüm okuna otomatik olarak bir konum etiketi eklemek için seçin.

Görünüm bilgisi

Görünümü sayfaya yatay olacak şekilde döndür Yardımcı görünümü sayfaya yatay olacak şekilde görüntülemeyi seçin, ardından dönüş yönünü belirleyin:
  • Saat Yönüne
  • Saat Yönünün Tersine
Belirteçleri görüntüle Birini seçin:
  • Ok yöntemi

  • Kesitle Aynı

Belirteçleri Görüntüleme Örnekleri

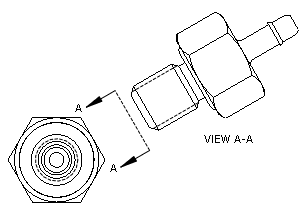

Görünümü sayfaya yatay olacak şekilde döndür seçili değil

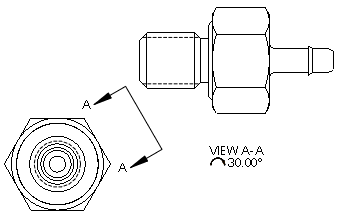

Görünümü sayfaya yatay olacak şekilde döndür ve Saat Yönüne seçili
Görünümü sayfaya yatay olacak şekilde döndür ve Saat Yönünün Tersine seçili

Etiket Seçenekleri Örnekleri

İsim GÖRÜNÜM
YARDIMCI
<Hiç>
Etiket X
X-X
X X
<Hiç>
Ölçek ÖLÇEK
ÖLÇEK:
<Hiç>
Sınırlayıcı X:X
X/X
(X/X)
(X:X)
#X
<Hiç>

Katman

Katman
Bir katman seçin.
Teknik resim katmanlarını, belge özellikleri için seçmeden önce oluşturmalısınız.
Görünüm etiketi belge katman ayarları, görünüm etiketi Çizgi stili ayarlarının üstüne yazılır.
