基准特征符号

您可以将基准特征符号附加于以下项目：
  • 在零件或装配体中，附加在模型平面或参考基准面上。
  • 在工程图视图中，附加在显示为边线（包括侧影轮廓边线）的曲面或剖面视图曲面上以在零件中识别基准面。
  • 形位公差符号框
  • 在注释中
  • 在尺寸中，除了：
    • 尺寸链
    • 倒角尺寸
    • 角度尺寸（除非符号按 1982 标准显示）
    • 圆弧尺寸

您也可将基准特征符号拖放到现有尺寸和形位公差框上。

datum_with_diameter.gif datum_with_dimension.gif
附加到模型曲面上的基准特征符号 附加到尺寸上的基准特征符号

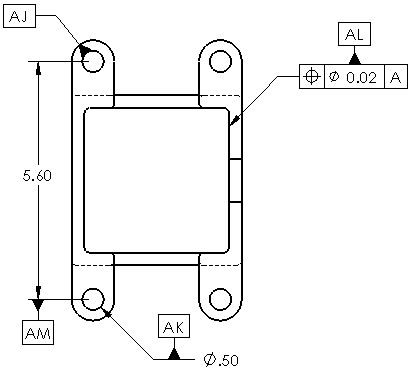

附加到模型曲面、尺寸、及形位公差符号框上的基准特征符号。
