随配合复制

您可以使用随配合复制来复制具有锁定配合、路径配合、线性耦合配合或机械配合的零部件。

对于铰链配合,您最多可以同时复制 6 个铰链配合。
要随配合复制:
  1. 打开模型,然后单击随配合复制 (“装配体”工具栏),或单击插入 > 零部件 > 随配合复制
  2. 在 PropertyManager 中,选择一个具有机械配合的零部件。
  3. 单击下一步

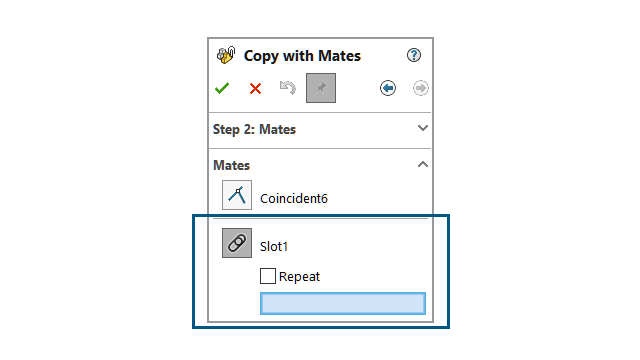

    配合下方将列出机械配合。
