SpeedPak 实例

您可以从子装配体中创建 SpeedPak 实例,而无需修改参考的子装配体。SpeedPak 实例保存在顶层装配体中。

您可以通过右键单击实例并单击 SpeedPak 选项 > 编辑 SpeedPak 来编辑 SpeedPak 实例。

插入 SpeedPak 实例

您可通过将装配体添加到模型来创建 SpeedPak 实例。

要插入 SpeedPak 实例:

  1. 打开模型,然后单击插入 > 零部件 > 插入 SpeedPak 实例
    插入 SpeedPak 实例在大型设计评审模式下不可用。
  2. 在 PropertyManager 中,选择要插入的装配体并指定选项。
  3. 单击下一步 打开 SpeedPak PropertyManager 并指定 SpeedPak 选项。
    SpeedPak 实例 会显示在 FeatureManager® 设计树中。

创建 SpeedPak 实例

您可以从模型中的子装配体创建 SpeedPak 实例。

要创建 SpeedPak 实例:

  1. 请打开具有子装配体的模型。
  2. 右键单击子装配体,然后单击 SpeedPak 选项
  3. 选择选项:创建配合 SpeedPak创建图形 SpeedPak
  4. 出现提示时,选择在顶层装配体中创建 SpeedPak 实例

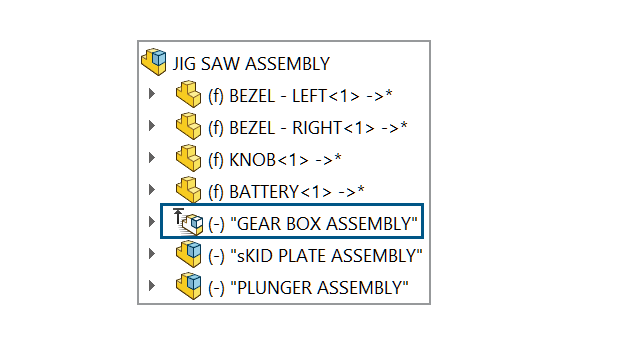

    SpeedPak 实例 出现在 FeatureManager 设计树中。

在 SpeedPak 实例和父关系子装配体之间切换

要在 SpeedPak 实例和父关系子装配体之间切换:

  1. 在 FeatureManager 设计树中,右键单击 SpeedPak 实例 ,然后单击 SpeedPak 选项 > 将 SpeedPak 设定到父系
  2. 可选: 要切换回 SpeedPak 实例,请右键单击子装配体,然后单击 SpeedPak 选项 > 使用 SpeedPak
