装配体可视化

您可以为属性值指定颜色、选择新属性以及向上或向下滚动零部件。

在自定义列对话框中，您可以选择将颜色链接到属性值为零部件属性指定颜色。选择此选项后，您无法使用颜色滑块更改颜色。

在零部件的上下文工具栏中，您可以使用向上滚动零部件和向下滚动零部件来隐藏零部件。

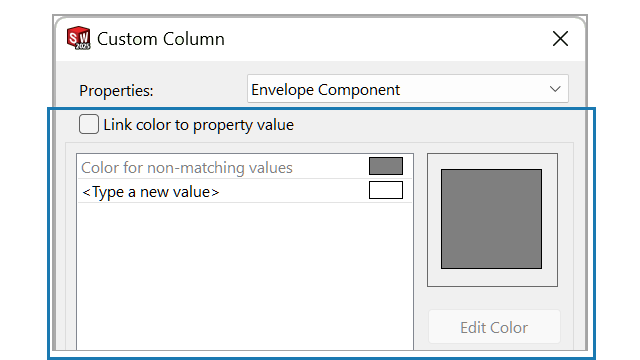

在自定义列对话框中，有以下属性可用：
3DEXPERIENCE 属性可在 3DEXPERIENCE Platform 上使用。对于这些属性，始终选中将颜色链接到属性值。
属性 说明
封套零部件 报告零部件是否具有封套零部件。
覆盖质量属性 报告零部件是否已覆盖质量属性。
3DEXPERIENCE - CAD 格式 报告零部件的 CAD 格式。
CAD 格式示例：
  • 3DEXPERIENCE®
  • CATIAV5
  • X-CAD
  • SOLIDWORKS®
3DEXPERIENCE - 合作区 报告保存零部件的合作区。
3DEXPERIENCE - 最新修订版 报告此版本是否为零部件的最新修订版。
3DEXPERIENCE - 锁定状态 报告零部件的锁定状态：
  • 被我锁定
  • 由其他用户锁定
  • 未锁定
3DEXPERIENCE - 成熟度 报告零部件的成熟度级别：
  • 冻结
  • 工作中
  • 作废
  • 私人
  • 已发布
3DEXPERIENCE - 更新以实现兼容 报告零部件是否已进行更新以与 3DEXPERIENCE Platform 兼容。
要将颜色链接到属性值：
  1. 打开包含具有覆盖质量属性的零部件的模型。
  2. 单击装配体可视化 （工具工具栏或 CommandManager 上的评估选项卡），或单击工具 > 评估 > 装配体可视化。

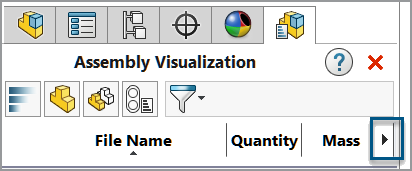

  3. 在装配体可视化选项卡上，单击列标题右侧的箭头 。

  4. 单击更多。
  5. 在自定义列对话框的属性下，选择一个属性，如覆盖质量属性。

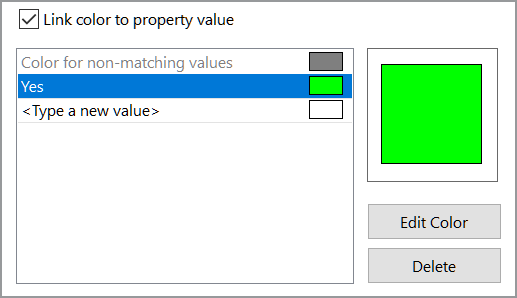

  6. 选择将颜色链接到属性值。
  7. 双击键入新值，然后输入值。
  8. 单击编辑颜色并为该值选择一种颜色。

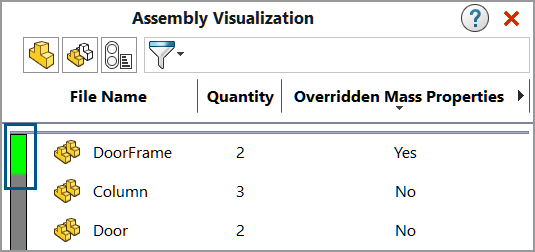

  9. 关闭对话框后，在装配体可视化选项卡上，单击覆盖质量属性列标题以按值对列进行排序。
