将显示状态链接到阵列的源零部件

您可以将阵列的零部件的显示状态链接到阵列的源零部件。

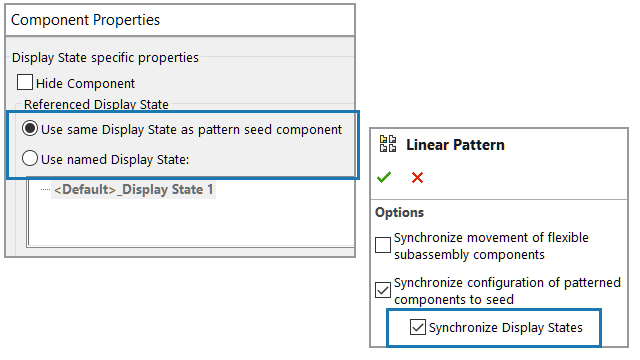

使用零部件属性对话框中的以下选项选择显示状态：
使用和阵列源零部件相同的显示状态 将阵列的零部件的显示状态链接到阵列的源零部件。

禁用显示状态列表。
使用命名的显示状态 显示显示状态列表。

当阵列零部件参考了阵列源零部件的不同配置，且显示类型为链接的显示状态时，此选项可用。

您可以在任何零部件阵列 PropertyManager 中链接显示状态。在 PropertyManager 中，在将阵列零部件的配置同步到源下，选择同步显示状态。

要将显示状态链接到阵列源零部件：
  1. 打开包含阵列的零部件的模型。
  2. 在 FeatureManager 设计树中展开阵列的零部件。
  3. 在展开的阵列的零部件中，右键单击零部件，然后单击零部件属性 。
  4. 在对话框中，选择使用和阵列的源零部件相同的显示状态。
    在零部件阵列 PropertyManager 中选择同步显示状态时，使用与阵列源零部件相同的显示状态将被选中并且无法清除。
