Le PropertyManager Coin complexe offre des options Traitement de coins améliorées. Vous pouvez également créer et modifier le système de structures plus facilement.
PropertyManager Coin complexe
Pour ouvrir ce PropertyManager :
- Ouvrez un modèle qui comprend au moins trois membres d'intersection.
- Dans l'arbre de création FeatureManager®, développez Gestion des coins
.
- Cliquez à l'aide du bouton droit de la souris sur Groupe de coins complexes et sélectionnez Editer la fonction.
Les améliorations incluent :

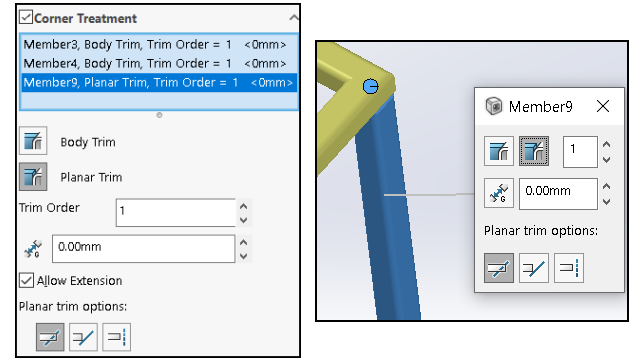

- Sous Traitement de coins, la zone des membres affiche les membres d'ajustement du corps et les membres d'ajustement plan. Vous pouvez sélectionner un membre et cliquer sur Ajustement du corps ou Ajustement plan pour modifier son type d'ajustement.
- Les détails du membre sélectionné, tels que l'ajustement du corps, l'ajustement plan et l'ordre d'ajustement, apparaissent sous forme de symboles dans la zone graphique.
- Les icônes représentent les options d'ajustement du plan.
Accès au système de structures
Les améliorations incluent :
- Lorsque vous ouvrez un modèle de système de structures, SOLIDWORKS affiche un message vous invitant à activer l'onglet Système de structures.
- Pour les nouveaux fichiers, le CommandManager affiche Créer un système de structures. Lorsque vous cliquez sur Créer un système de structures, SOLIDWORKS affiche le PropertyManager Elément primaire.
- Pour les fichiers qui incluent un système de structures, le CommandManager affiche Modifier le système de structures.
- Pour les fichiers qui incluent plusieurs systèmes de structures, vous devez sélectionner le système de structures à modifier à partir de l'arbre de création FeatureManager.
