Détection d'interférences dans la gestion des grandes conceptions

Vous pouvez utiliser la détection d'interférences sur les assemblages ouverts en mode Gestion des grandes conceptions.

En mode gestion des grandes conceptions, le volume d'interférence n'est pas disponible et les calculs de détection des interférences sont approximatifs. Pour obtenir des résultats précis, résolvez les composants et recalculez les interférences.
Pour utiliser la détection d'interférences en mode Gestion des grandes conceptions :
  1. Ouvrez un assemblage en mode Gestion des grandes conceptions.

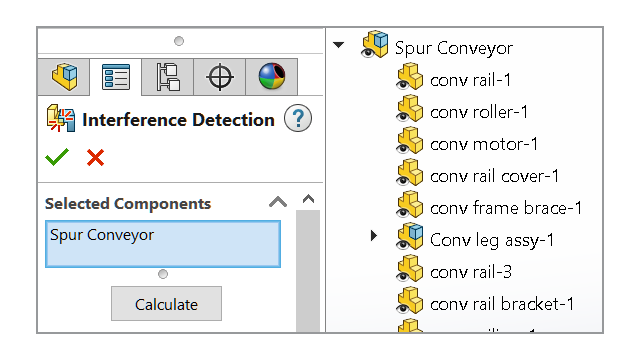

  2. Cliquez sur Détection d'interférences (onglet Gestion des grandes conceptions) ou Outils > Evaluer > Détection d'interférences.
  3. Sélectionnez les options dans le PropertyManager et cliquez sur Calculer.
    Les options suivantes ne sont pas disponibles dans le PropertyManager :
    • Créer un dossier de visserie
    • Créer un dossier de représentations de filetage correspondantes
    • Composants exclus
    • Cacher les composants exclus de la vue
    • Ignorer tous les éléments inférieurs à
    • Ignorer les corps/composants cachés
    • Inclure les corps surfaciques
    • Mémoriser les composants exclus
    • Trier du plus grand au plus petit
    • Trier du plus petit au plus grand
    • Traiter une coïncidence comme une interférence
