Instances SpeedPak

Vous pouvez créer une instance SpeedPak à partir d'un sous-assemblage sans modifier le sous-assemblage référencé. L'instance SpeedPak est enregistrée dans l'assemblage de premier niveau.

Vous pouvez modifier une instance SpeedPak en cliquant avec le bouton droit de la souris sur l'instance, puis en cliquant sur Options SpeedPak > Modifier SpeedPak.

Insertion d'une instance SpeedPak

Vous pouvez créer une instance SpeedPak en ajoutant un assemblage au modèle.

Pour insérer une instance SpeedPak :

  1. Ouvrez un modèle et cliquez sur Insérer > Composant > Insérer une instance SpeedPak .
    Insérer une instance SpeedPak n'est pas disponible en mode Gestion des grandes conceptions.
  2. Dans le PropertyManager, sélectionnez un assemblage à insérer et spécifiez des options.
  3. Cliquez sur Suivant pour ouvrir le PropertyManager SpeedPak et spécifier les options SpeedPak.

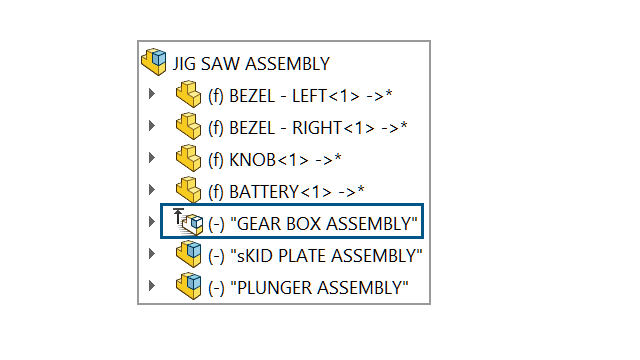

    L'instance SpeedPak apparaît dans l'arbre de création FeatureManager®.

Création d'une instance SpeedPak

Vous pouvez créer une instance SpeedPak à partir d'un sous-assemblage qui se trouve dans le modèle.

Pour créer une instance SpeedPak :

  1. Ouvrez un modèle contenant des sous-assemblages.
  2. Cliquez à l'aide du bouton droit de la souris sur un sous-assemblage et cliquez sur Options SpeedPak.
  3. Sélectionnez une option : Créer un SpeedPak contraint ou Créer un SpeedPak graphique.
  4. Lorsque vous y êtes invité, sélectionnez Créer une instance SpeedPak dans l'assemblage de premier niveau.
    L'instance SpeedPak apparaît dans l'arbre de création FeatureManager.

Basculement entre une instance SpeedPak et un sous-assemblage parent

Pour basculer entre une instance SpeedPak et un sous-assemblage parent :

  1. Dans l'arbre de création FeatureManager, cliquez à l'aide du bouton droit de la souris sur l'instance SpeedPak et cliquez sur Options SpeedPak > Passer du SpeedPak au parent.
  2. Facultatif : Pour revenir à l'instance SpeedPak, cliquez à l'aide du bouton droit de la souris sur le sous-assemblage, puis cliquez sur Options SpeedPak > Utiliser SpeedPak.
