Evaluation de performance

Dans la boîte de dialogue Evaluation de performance, vous pouvez voir le nombre de documents obsolètes, le temps nécessaire pour ouvrir l'assemblage et le nombre total de triangles graphiques.

Nouvelles options et informations :
Options et informations Description Section

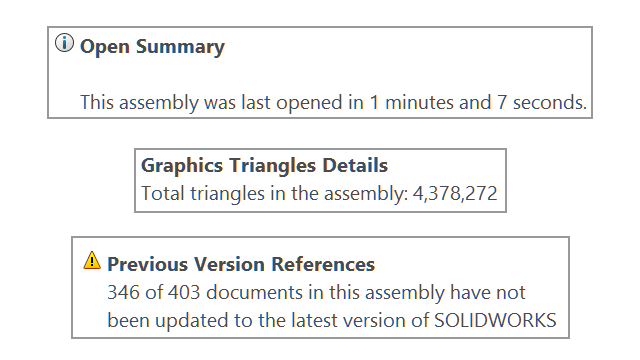

Temps d'ouverture Sous Ouvrir le résumé, affiche le temps nécessaire pour ouvrir l'assemblage. Ouvrir la performance
Rechercher les documents référencés Répertorie le nombre de documents trouvés dans les dossiers Documents référencés et le temps nécessaire pour effectuer la recherche. Ouvrir la performance
Nombre total de triangles dans l'assemblage Sous Détails des triangles graphiques, affiche le nombre total de triangles graphiques dans l'assemblage de premier niveau.

Dans ce nombre, SOLIDWORKS utilise le séparateur spécifié par le système d'exploitation pour séparer des groupes de milliers.

 Performances d'affichage

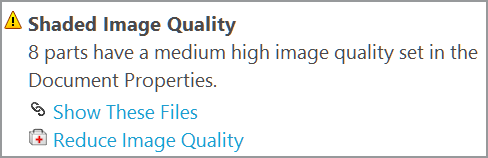

Réduire la qualité de l'image Sous Qualité d'image ombrée, réduit la qualité de l'image ombrée à 50 % pour les pièces présentant une qualité d'image supérieure.

Cette option ne s'applique pas aux sous-assemblages.

Non disponible pour les assemblages ouverts en mode allégé, sauf lorsque l'assemblage a un sous-assemblage flexible.
Lorsque vous cliquez sur Réduire la qualité de l'image, le curseur Faible (plus rapide) - Haute (plus lent) se rapproche du côté Faible (plus rapide).

Pour afficher le curseur, cliquez sur Outils > Options > Propriétés du document > Qualité d'image. Le curseur se trouve sous Résolution Image ombrée et Qualité ébauche LCS/LCA.

 Performances d'affichage
Temps de résolution des contraintes Sous Contrainte, affiche le temps nécessaire pour résoudre les contraintes lorsque vous reconstruisez l'assemblage. Reconstruire la performance
Ouvrir et Isoler des composants Vous pouvez utiliser Ouvrir et Isoler des composants dans la boîte de dialogue Contraintes.

Sous Contrainte, cliquez sur Afficher ces fichiers pour ouvrir la boîte de dialogue.

 Reconstruire la performance
Sous-assemblages flexibles Répertorie le nombre de contraintes dans les sous-assemblages flexibles. Reconstruire la performance
Configurations reconstruites lors de l'enregistrement Répertorie les pièces qui ont plus de 20 configurations avec la marque Reconstruire sur Enregistrer. Reconstruire la performance
Statistiques Sous Assemblages, les statistiques n'incluent pas les contraintes supprimées. Statistiques
Pour utiliser l'évaluation de performance :
  1. Ouvrez un assemblage.
  2. Cliquez sur Evaluation de performance (barre d'outils Evaluer) ou sur Outils > Evaluer > Evaluation de performance.
Pour réduire la qualité de l'image :
  1. Ouvrez un modèle et cliquez sur Outils > Options > Propriétés du document > Qualité de l'image.
  2. Vérifiez la position du curseur sous Résolution Image ombrée et Qualité ébauche LCS/LCA.

  3. Cliquez sur Outils > Evaluer > Evaluation de performance.
  4. Sous Qualité d'image ombrée dans la section Performances d'affichage, cliquez sur Réduire la qualité de l'image .

  5. Après la mise à jour des résultats de l'Evaluation de performance, vérifiez la position du curseur sous Résolution Image ombrée et Qualité ébauche LCS/LCA.
