Visualisation de l'assemblage

Vous pouvez affecter une couleur à une valeur de propriété, sélectionner de nouvelles propriétés et enrouler ou dérouler des composants.

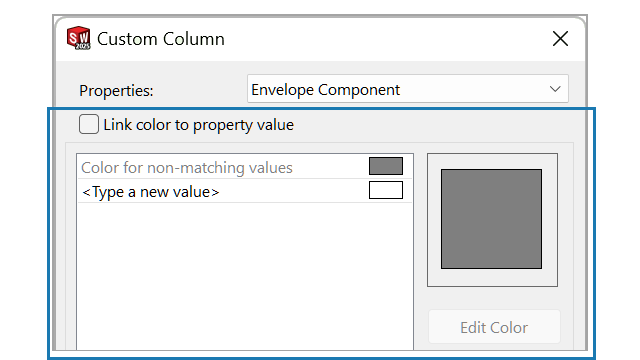

Dans la boîte de dialogue Colonne personnalisée, vous pouvez sélectionner Lier la couleur à la valeur de propriété pour spécifier une couleur pour une propriété de composant. Lorsque vous sélectionnez cette option, vous ne pouvez pas modifier les couleurs à l'aide du curseur de couleur.

Dans la barre d'outils contextuelle d'un composant, vous pouvez utiliser les options Enrouler le composant et Dérouler le composant pour masquer les composants.

Dans la boîte de dialogue Colonne personnalisée, les propriétés suivantes sont disponibles :
Les propriétés 3DEXPERIENCE sont disponibles sur 3DEXPERIENCE Platform. Pour ces propriétés, l'option Lier la couleur à la valeur de propriété est toujours sélectionnée.
Propriété Description
Composant d'enveloppe Indique si le composant a un composant d'enveloppe.
Propriétés de masse assignées Indique si le composant a remplacé les propriétés de masse.
3DEXPERIENCE - Format CAO Indique le format CAO du composant.
Exemples de formats CAO :
  • 3DEXPERIENCE®
  • CATIAV5
  • X-CAD
  • SOLIDWORKS®
3DEXPERIENCE - Espace de collaboration Indique les espaces de collaboration où le composant est enregistré.
3DEXPERIENCE - Dernière révision Indique s'il s'agit de la dernière révision du composant.
3DEXPERIENCE - Etat de verrouillage Indique l'état de verrouillage du composant :
  • Verrouillé par moi
  • Verrouillé par un autre utilisateur
  • Non verrouillé
3DEXPERIENCE - Maturité Indique le niveau de maturité du composant :
  • Figé
  • En traitement
  • Obsolète
  • Privé
  • Publié
3DEXPERIENCE - Mise à jour pour la compatibilité Indique si le composant est mis à jour pour être compatible avec la 3DEXPERIENCE Platform.
Pour lier une couleur à une valeur de propriété :
  1. Ouvrez un modèle contenant des composants avec des propriétés de masse remplacées.
  2. Cliquez sur Visualisation de l'assemblage (barre d'outils Outils ou onglet Evaluer du CommandManager) ou sur Outils > Evaluer > Visualisation de l'assemblage.

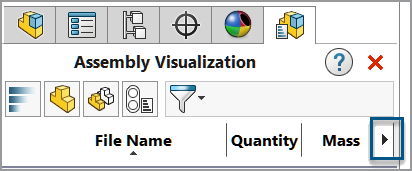

  3. Dans l'onglet Visualisation de l'assemblage, cliquez sur la flèche à droite des en-têtes de colonne.

  4. Cliquez sur Autres.
  5. Dans la boîte de dialogue Colonne personnalisée, sous Propriétés, sélectionnez une propriété telle que Propriétés de masse remplacées.

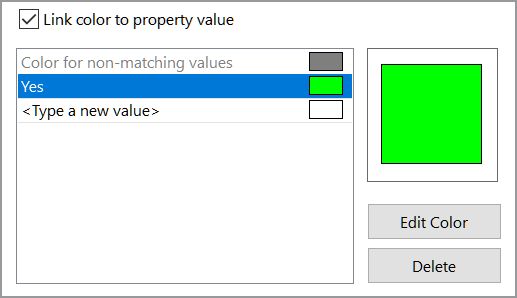

  6. Sélectionnez Lier la couleur à la valeur de propriété.
  7. Double-cliquez sur Saisir une nouvelle valeur et saisissez une valeur.
  8. Cliquez sur Modifier la couleur et sélectionnez une couleur pour la valeur.

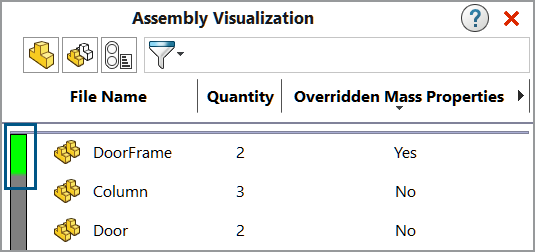

  9. Après avoir fermé les boîtes de dialogue, dans l'onglet Visualisation de l'assemblage, cliquez sur l'en-tête de colonne Propriétés de masse remplacées pour trier la colonne par valeurs.
