Lorsque vous modifiez les blocs personnalisés, vous pouvez utiliser des contraintes dimensionnelles. Cela vous permet de contrôler la distance, la longueur, l'angle et le rayon des entités. Les contraintes dimensionnelles peuvent également contraindre les distances et les angles entre des entités géométriques ou des points sur des entités.
Par exemple, si vous concevez une disposition pour une carte de circuit imprimé, vous devez positionner les composants électroniques à des emplacements spécifiques. Il est important de maintenir des distances et des proportions précises entre les composants, tout en permettant une certaine flexibilité dans leurs tailles individuelles. Vous pouvez la reproduire dans différentes parties de la mise en plan en l'utilisant dans un bloc personnalisé.
Vous pouvez modifier les blocs dynamiques créés dans AutoCAD qui utilisent des contraintes dimensionnelles. Cela transforme le bloc en bloc personnalisé dans DraftSight. Le processus de conversion reconnaît les contraintes dimensionnelles pour une modification précise dans les blocs personnalisés.

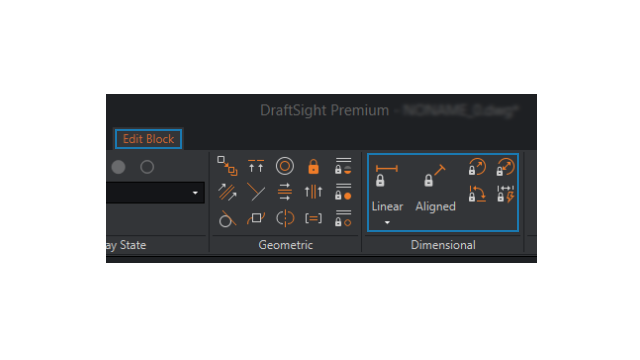

Pour utiliser des contraintes dimensionnelles pour les blocs personnalisés :
Procédez comme suit :
- Sur le ruban, cliquez sur .
- Dans le menu, cliquez sur .
- Saisissez EDITBLOCK dans la fenêtre de commande.
