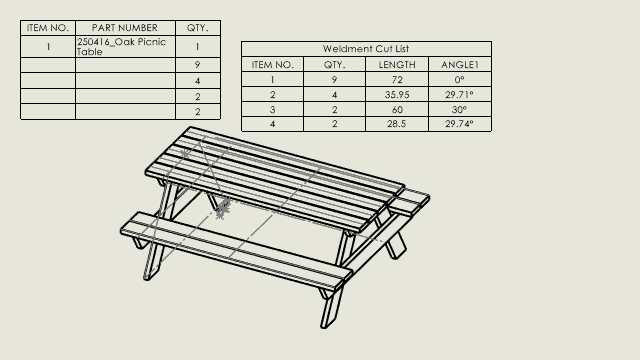

Nel PropertyManager della Distinta materiali (BOM) è possibile raggruppare i profili e le quantità di saldatura in una distinta di taglio dettagliata in modo più efficiente.
Per raggruppare i profili e le quantità di saldatura:
- In un disegno di un sistema di saldatura o di una struttura, fare clic su Distinta materiali
(barra degli strumenti Tabella) o su .
- Nel PropertyManager della Distinta materiali, alla voce Tipo di distinta materiali:
- Selezionare Con rientro.
- Selezionare Distinta di taglio dettagliata.
- Fare clic su Raggruppamento di saldature.
- Nella finestra di dialogo Raggruppamento saldature, selezionare gli elementi da raggruppare:
- PROFILO (Standard, Tipo, Dimensione). Definisce i membri strutturali di un modello di saldatura. È la forma della sezione trasversale di un elemento strutturale, come una trave o un tubo.
- UNITÀ DI MISURA. Specifica le unità di misura dei modelli nella distinta materiali.
- MATERIALE. Riconosce i materiali quando determina se i modelli sono identici, raggruppando i modelli geometricamente identici con materiali diversi in cartelle separate all'interno della lista di taglio.
- LUNGHEZZA. Specifica le singole lunghezze di ciascun modello all'interno di una saldatura e la lunghezza totale di modelli identici raggruppati.
- ANGOLO1. Specifica la faccia finale più vicina al profilo di schizzo.
- ANGOLO2. Specifica la faccia terminale opposta ad ANGOLO1.
- DESCRIZIONE. Fornisce dettagli su ciascun articolo della distinta di taglio, come il tipo di materiale e la finitura.
- NUMERO DI PARTE (numero di parte SW). Specifica una proprietà personalizzata nell'elenco di taglio denominata Numero di parte SW.
- Fare clic su OK.
- Fare clic su
.
