Accorciatura elemento strutturale collegato

È possibile accorciare un elemento strutturale collegato quando si inserisce un elemento di connessione.

Nel PropertyManager Inserisci elemento di connessione, Accorcia elemento strutturale collegato accorcia l'elemento del corpo dal suo punto di intersezione con l'elemento di connessione.

Per accorciare un elemento strutturale collegato:

  1. Aprire un modello del sistema di struttura e fare clic sulla scheda Sistema di struttura.
  2. Fare clic sulla scheda Inserisci elemento di connessione nel CommandManager o Inserisci > Sistema struttura > Inserisci elemento di connessione.
  3. Seleziona l'elemento di connessione da inserire.

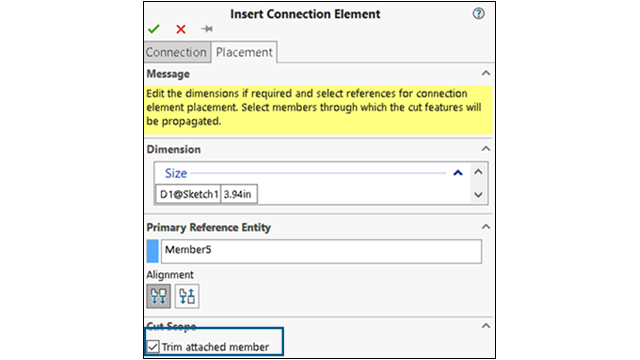

  4. Nel PropertyManager, fare clic sulla scheda Posizionamento.
  5. Selezionare le entità di riferimento nell'area grafica.
  6. Selezionare l'allineamento.
  7. In Ambito di taglio, selezionare Accorcia elemento strutturale collegato.
  8. Fare clic su .

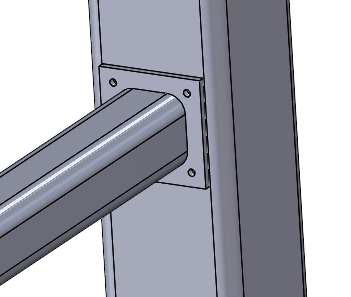

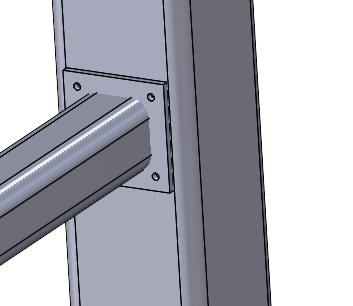

Accorcia elemento strutturale collegato selezionato Accorcia elemento strutturale collegato cancellato
