端子の分岐

端子の分岐（Distribute terminal） ツールを使用すると、特定の回路やピンにシンボルをリンクできるため、電気配線図の複雑な端子配置の記述が簡潔になります。これにより、回路とピンをダイナミックに選択できる直感的なインターフェイスが提供され、シンボルと端子を正確にマッピングでき、デザインの精度が高まります。

回路を選択するだけでなく、新しい端子台を追加するときにも、特定の端子を選択できます。複数の配線図シンボルに単一の回路が分配されます。
この機能は、端子コンポーネントでのみ使用できます。

また、端子の分岐（Distribute terminal）ツールを使用して、シンボル接続点とコンポーネント回路端子間のマッピングを変更することもできます。このコマンドは、2 つの端子が選択されている場合に有効になります。異なる回路間でコンポーネント接続を切り替えることができます。

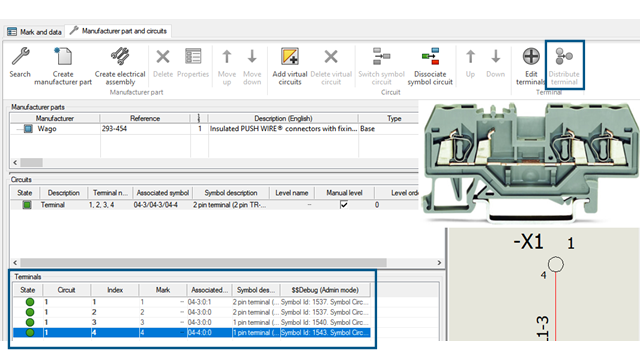

コンポーネント プロパティ（Component Properties）ダイアログ ボックスには端子（Terminal）セクションがあり、回路（Circuit）、インデックス（Index）、マーク（Mark）、および関係（Relation）の列を含む端子リストが表示されます。

端子コンポーネントの分配

端子を分配（Distribute terminal）ツールを使用して、コンポーネントの接続を管理および切り替えることができます。

端子を分配するには:

  1. 端子を挿入（Insert terminal） をクリックします。
    端子マーク（Terminal Mark）タブで、右側のパネルに端子のノードが表示されます。
    • 同じ回路の端子がまとめてグループ化され、複数レベル端子コンポーネントで使用可能な回路が表示されます。
    • 部分的に使用されている回路は、コンポーネント ツリーに半色/半グレイのアイコンで表示され、空いている端子のみが表示されます。
  2. 回路端子に関連付けるコンポーネントを選択します。
  3. メーカー部品と回路（Manufacturer part and circuits）タブで、端子を分配（Distribute terminal） をクリックして、コンポーネントの接続を管理および切り替えます。
