파생된 스케치에 외부 참조 유지(2025 SP1)

사본으로 저장 및 계속을 사용하여 파트를 복사하면 복사된 파트의 파생된 스케치에 대한 외부 참조가 유지됩니다.

외부 참조는 Microsoft® 파일 탐색기를 사용하여 파생된 스케치로 파트를 복사할 때 유지됩니다.

파생된 스케치에 외부 참조 유지:

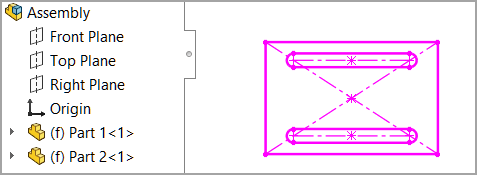

  1. 두 파트가 들어 있는 모델을 엽니다.

    이 예에서는 파트 1이 그래픽 영역에 표시됩니다.

  2. 파생된 스케치를 작성합니다.
    1. 파트 2를 마우스 오른쪽 버튼으로 클릭하고 파트 편집 을 클릭합니다.

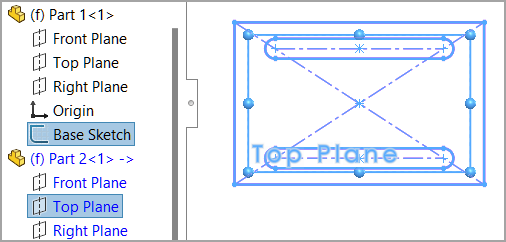

    2. Ctrl을 누르고 파트 1에서 스케치를 선택하고 파트 2에서 평면을 선택합니다.

    3. 삽입 > 파생된 스케치를 클릭합니다.
    4. 확인 코너를 클릭하여 상황 내 편집 모드를 종료합니다.
    5. 파일 > 모두 저장을 클릭합니다.
      파트 2에는 파트 1에서 파생된 스케치가 있습니다.

  3. 파생된 스케치가 있는 파트의 사본을 작성합니다.
    1. 파트 2를 마우스 오른쪽 버튼으로 클릭하고 파트 편집 을 클릭합니다.
    2. 파일 > 다른 이름으로 저장 > 사본으로 저장 및 계속을 클릭합니다.
    3. 새 파트를 파트 3으로 저장합니다.
    4. 상황 내 편집 모드를 종료합니다.
  4. 새 파트를 모델에 삽입합니다.
    1. 삽입 > 부품 > 기존 파트/어셈블리를 클릭합니다.
    2. 대화 상자에서 파트 3을 선택하고 파트를 추가합니다.

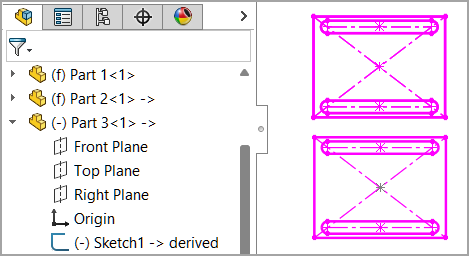

      파트 2와 파트 3에 파생된 스케치가 있습니다.

  5. 첫 번째 파트를 업데이트합니다.

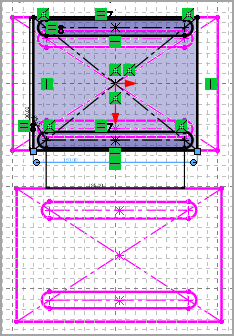

    1. 파트 1의 경우 스케치를 마우스 오른쪽 버튼으로 클릭하고 스케치 편집 을 클릭합니다.
    2. 치수를 수정합니다.
      파트 1의 치수가 200mm에서 170mm로 변경되었습니다.

    3. 상황 내 편집 모드를 종료합니다.

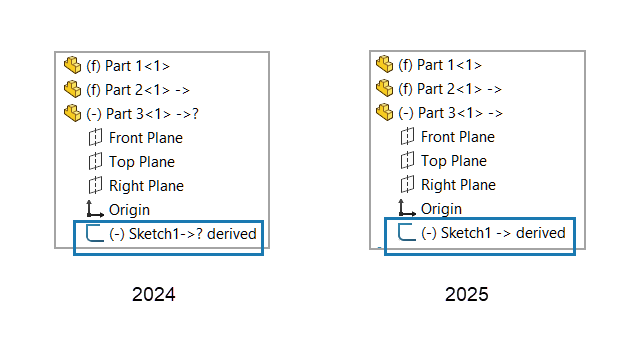

      파트 3은 업데이트된 치수를 사용하고 파생된 스케치는 정의된 상태로 유지됩니다.
