어셈블리 시각화

속성 값에 색상을 지정하고, 새 속성을 선택하고, 부품을 올리거나 내릴 수 있습니다.

사용자 정의 열 대화 상자에서 속성 값에 색상 링크를 선택하여 부품 속성의 색상을 지정할 수 있습니다. 이 옵션을 선택하면 색상 슬라이더를 사용하여 색상을 변경할 수 없습니다.

부품의 상황별 도구 모음에서 부품 올리기와 부품 내리기를 사용하여 부품을 숨길 수 있습니다.

사용자 정의 열 대화 상자에서 다음과 같은 속성을 사용할 수 있습니다.
3DEXPERIENCE 속성은 3DEXPERIENCE Platform에서 사용할 수 있습니다. 이러한 속성의 경우 속성 값에 색상 링크가 항상 선택되어 있습니다.
속성 설명
엔빌로프 부품 부품에 엔빌로프 부품이 있는지 여부를 보고합니다.
덮어쓴 물성치 부품이 물성치를 덮어썼는지 여부를 보고합니다.
3DEXPERIENCE - CAD 형식 부품의 CAD 형식을 보고합니다.
CAD 형식의 예:
  • 3DEXPERIENCE®
  • CATIAV5
  • X-CAD
  • SOLIDWORKS®
3DEXPERIENCE - 협업 공간 부품이 저장된 협업 공간을 보고합니다.
3DEXPERIENCE - 최근 수정본 부품의 최근 수정본인지 여부를 보고합니다.
3DEXPERIENCE - 잠금 상태 부품의 잠금 상태를 보고합니다.
  • 내가 잠금
  • 다른 사용자에 의해 잠김
  • 잠기지 않음
3DEXPERIENCE - 성숙도 부품의 성숙도 수준을 보고합니다.
  • 동결됨
  • 작업 중
  • 사용하지 않음
  • Private
  • 릴리즈됨
3DEXPERIENCE - 호환성을 위해 업데이트됨 부품이 3DEXPERIENCE Platform과의 호환성을 위해 업데이트되었는지 여부를 보고합니다.
색상을 속성 값에 링크하려면:
  1. 덮어쓴 물성치가 있는 부품이 있는 모델을 엽니다.
  2. 어셈블리 시각화 (도구 도구 모음 또는 CommandManager의 평가 탭)을 클릭하거나, 도구 > 평가 > 어셈블리 시각화를 클릭합니다.

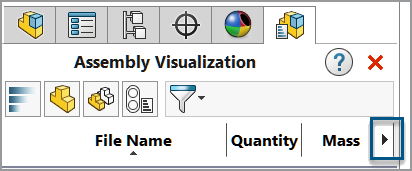

  3. 어셈블리 시각화 탭에서 열 머리글 오른쪽의 화살표 를 클릭합니다.

  4. 기타를 클릭합니다.

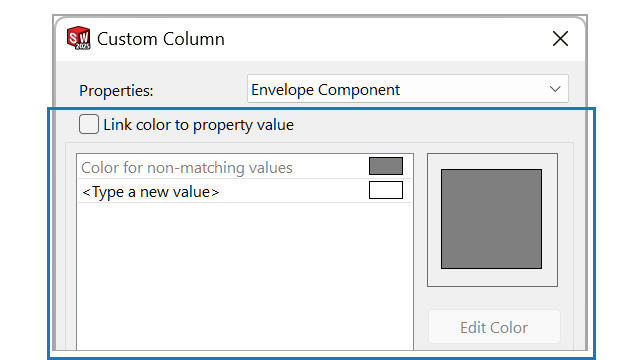

  5. 사용자 정의 열 대화 상자의 속성 아래에서 덮어쓴 물성치와 같은 속성을 선택합니다.

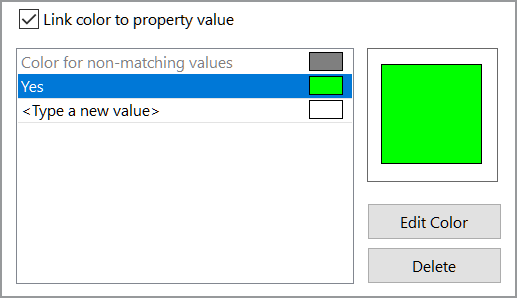

  6. 속성 값에 색상 링크를 선택합니다.
  7. 새 값 입력을 두 번 클릭하고 값을 입력합니다.
  8. 색상 편집을 클릭하고 값의 색상을 선택합니다.

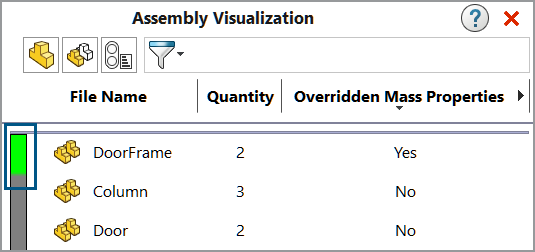

  9. 대화 상자를 닫은 후 어셈블리 시각화 탭에서 덮어쓴 물성치 열 머리글을 클릭하여 값을 기준으로 열을 정렬합니다.
