대규모 설계 검토 모드에서 열린 어셈블리에 간섭 탐지를 사용할 수 있습니다.
대규모 설계 검토 모드에서는 간섭 볼륨을 사용할 수 없으며 간섭 탐지를 위한 계산은 근사치입니다. 정확한 결과를 얻으려면 부품을 해제하고 간섭을 다시 계산합니다.
대규모 설계 검토 모드에서 간섭 탐지를 사용하려면:
- 대규모 설계 검토 모드에서 어셈블리를 엽니다.
- 간섭 탐지
(대규모 설계 검토 탭)를 클릭하거나 를 클릭합니다.

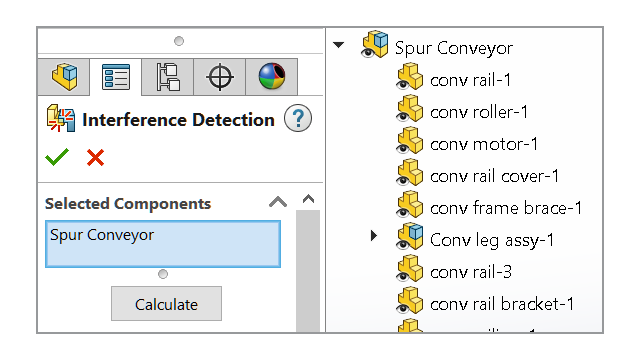

- PropertyManager에서 옵션을 선택하고 계산을 클릭합니다.
PropertyManager에서 다음 옵션을 사용할 수 없습니다.
- 체결부품 폴더 작성
- 일치하는 나사산 표시 폴더 생성
- 제외된 부품
- 보기에서 제외된 부품 숨기기
- 다음보다 작은 값 모두 무시
- 숨은 바디/부품 무시
- 곡면 바디 포함
- 제외된 부품 기억
- 가장 큰 값에서 가장 작은 값으로 정렬
- 가장 작은 값에서 가장 큰 값으로 정렬
- 일치 조건 간섭으로 간주
