Określanie nazwy i opisu komponentu na poziomie systemu (2025 SP3)

Można użyć opcji Zastąp wyświetlanie drzewa na poziomie dokumentu, aby określić opcje w oknie dialogowym Nazwa i opis komponentu na poziomie systemu.

Gdy opcja jest włączona, opcje na poziomie systemu zastępują opcje na poziomie dokumentu dla nazw komponentów w drzewie operacji FeatureManager. Opcje na poziomie systemu nie zastępują opcji na poziomie dokumentu w dokumencie.

Aby określić nazwę i opis komponentu na poziomie systemu:
  1. Należy otworzyć model.
    Przykładowo, w drzewie operacji FeatureManager nazwa komponentu wskazuje nazwę komponentu, nazwę konfiguracji i nazwę stanu wyświetlania.

  2. Kliknąć Narzędzia > Opcje > Opcje systemu > FeatureManager.

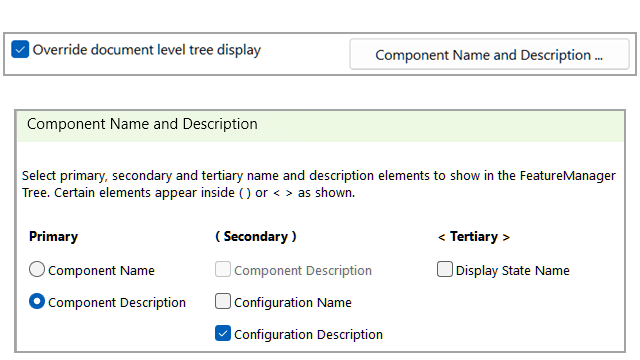

  3. Wybrać Zastąp wyświetlanie drzewa na poziomie dokumentu.
    Wybranie Zastąp wyświetlanie drzewa na poziomie dokumentu powoduje wyłączenie opcji w oknie dialogowym Nazwa i opis komponentu na poziomie dokumentu.
  4. Kliknąć Nazwa i opis komponentu.
  5. W oknie dialogowym Nazwa i opis komponentu wybrać różne opcje.

    Przykładowo, w części Pierwszorzędna wybrać Opis komponentu. W części Drugorzędnausunąć zaznaczenie pola Nazwa konfiguracji i wybrać Opis konfiguracji. W części Trzeciorzędna usunąć zaznaczenie pola Nazwa stanu wyświetlania.

  6. Kliknąć Zastosuj, a następnie kliknąć OK, aby zamknąć okno dialogowe.
  7. Zamknąć okno dialogowe Opcje systemu.
    W drzewie operacji FeatureManager nazwa komponentu zawiera opis komponentu i opis konfiguracji.

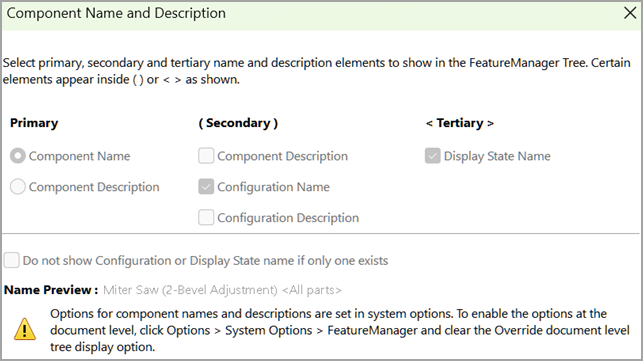

  8. W drzewie operacji FeatureManager kliknąć prawym przyciskiem myszy złożenie, a następnie kliknąć Wyświetlanie drzewa > Nazwa i opis komponentu .
    Opcje te są wyłączone na poziomie dokumentu, gdy zaznaczona jest opcja Zastąp wyświetlanie drzewa na poziomie dokumentu.
