Exibir propriedades discretas

Em Visualização de montagem, é possível usar um espectro entre duas cores distintas para facilitar a visualização de uma propriedade com valores discretos, como Status.

Os controles deslizantes de cores não estão disponíveis para valores de propriedade que tenham a opção Vincular cor ao valor da propriedade selecionada. Você pode desmarcar a opção na caixa de diálogo Coluna personalizada.

Para acessar a caixa de diálogo, clique na seta , à direita dos cabeçalhos das colunas e clique em Mais.

Para visualizar a montagem:

  1. Na guia Visualização de montagem , clique no cabeçalho da coluna para classificar os componentes pela propriedade discreta.
  2. Ative o espectro de cores.
  3. Clique com o botão direito em um dos controles deslizantes de cor e, depois, clique em Agrupar idênticos.
    Os controles deslizantes originais são substituídos por um par de controles da mesma cor para cada valor discreto. Na transição entre um valor discreto e outro, os controles se sobrepõem para criar uma alteração direta entre as cores em vez de uma combinação gradual.

    Para alterar as cores, você pode clicar com o botão direito em cada controle deslizante e selecionar Alterar cor.

Exemplo: Exibir propriedades discretas

Neste exemplo, você define as cores dos componentes com base na propriedade FabricadoComprado. Cada componente tem um desses valores: M ou B.

Para visualizar a montagem:

  1. Na guia Visualização de montagem , clique no cabeçalho da coluna para classificar os componentes pela propriedade MakeOrBuy.
  2. Do lado esquerdo do painel, clique na barra vertical para ativar o espectro de cores.

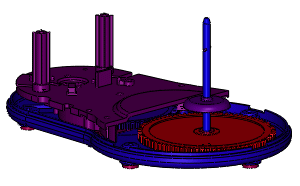

    A barra vertical exibe um espectro de cores, de vermelho a azul. Na área de gráficos cada componente assume a cor adjacente no painel Visualização de montagem.

    Nesse caso, a combinação de cores aplicadas na área de gráficos não representa com precisão o fato de que são possíveis somente dois valores discretos.
  3. Clique com o botão direito em um dos controles deslizantes de cor e selecione Agrupar idênticos.
    Dois novos controles deslizantes são adicionados (um vermelho, um azul), de modo que cada valor discreto tenha um par de controles deslizantes com a mesma cor. Na área de gráficos, todas as peças B ficam vermelhas e todas as peças M ficam azuis.




    Para alterar as cores, você pode clicar com o botão direito em cada controle deslizante e selecionar Alterar cor.
    Você pode alterar as cores padrão usadas pelo comando Agrupar idênticos. Clique em Ferramentas > Opções > Opções do sistema > Cores . Em Configuração do esquema de cores, selecione Visualização de montagem número e clique em Editar.
  4. Salve a montagem para salvar as configurações da Visualização de montagem.
