Exibir propriedades gradientes

Na Visualização de montagem, você pode usar um espectro que combine cores gradualmente para ajudá-lo a visualizar uma propriedade numérica, como Massa, que tenha alterações de valor em incrementos irregulares.

1. Na guia Visualização de montagem , clique em um cabeçalho de coluna para classificar os componentes por essa propriedade.
2. Do lado esquerdo do painel, clique na barra vertical para ativar o espectro de cores.

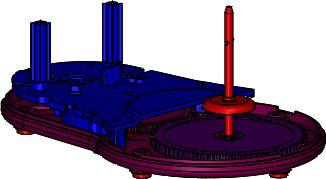

   A barra vertical exibe um espectro de cores, de vermelho a azul. Na área de gráficos cada componente assume a cor adjacente no painel Visualização de montagem. As cores refletem o valor relativo da propriedade para cada componente.

   Você pode mover os controles deslizantes de cores para modificar a distribuição de cores.

   Se houver várias propriedades na hierarquia de classificação, as cores corresponderão à propriedade de classificação mais à esquerda.

   Os controles deslizantes de cores não estão disponíveis para valores de propriedade que tenham a opção Vincular cor ao valor da propriedade selecionada. Você pode desmarcar a opção na caixa de diálogo Coluna personalizada.

   Para acessar a caixa de diálogo, clique na seta , à direita dos cabeçalhos das colunas e clique em Mais.

3. Para adicionar outra cor ao espectro:
   1. Clique na área vazia à esquerda da barra vertical.


   2. Na caixa de diálogo Cor, selecione o outra cor e clique em OK.

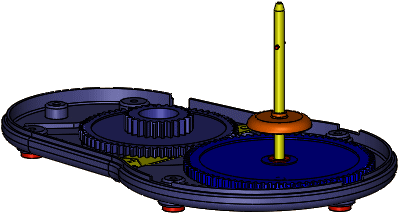

   Outro controle deslizante é adicionado ao espectro. As peças mudam de cor na área de gráficos.

   Você pode mover os controles deslizantes de cores para cima e para baixo para modificar a distribuição de cores no espectro. Clique com o botão direito no controle de uma cor para mudar sua cor ou excluí-lo. Para voltar aos dois controles deslizantes originais, clique com o botão da direita em qualquer controle e clique em Redefinir todos.
4. Nos cabeçalhos das colunas, arraste a barra horizontal para baixo e posicione-a abaixo dos componentes que você quer ocultar.

   Você também pode clicar com o botão direito do mouse em um componente e clicar em Rolar o componente para cima ou Rolar o componente para baixo , a fim de ocultar componentes.

   Os componentes acima da barra são ocultos na área de gráficos.



5. Na base da lista, arraste a barra horizontal para cima e posicione-a acima dos componentes que você quer ocultar.


   Os componentes abaixo da barra são ocultos na área de gráficos. O espectro é ajustado para os componentes visíveis, indicando seus valores relativos.



   Para que a barra volte à posição original, clique com o botão direito e selecione Reverter até o início ou Reverter até o final.
6. Salve a montagem para salvar as configurações da Visualização de montagem.
