Divisão de peças (2025 SP3)

Opções adicionais permitem personalizar a funcionalidade de divisão de peças ao selecionar facetas em peças grandes.

A divisão é essencial porque você não pode atribuir aparências a faces (ou a qualquer coisa na hierarquia abaixo do nível da peça). Se você quiser atribuir várias aparências a uma única peça, a divisão será necessária.

Ao usar a divisão de peças, você pode:
  • Ver a geometria com mais facilidade. O SOLIDWORKS Visualize renderiza todas as peças na cena em estrutura de arame contra um plano de fundo escuro para uma melhor compreensão da estrutura de malha subjacente.
  • Especificar as peças para dividir. O software mostra uma visualização da malha dividida em estrutura de arame azul e a peça a ser dividida em estrutura de arame vermelha. Qualquer peça que não esteja na exibição de divisão de peça é exibida como estruturas de arame desbotadas.
  • Use as ferramentas especificadas para ter mais controle sobre a seleção de faces. Você pode especificar Faceta ou Modo de pincel para selecionar faces.
Para dividir peças:
  1. Siga um destes procedimentos:
    • Clique em Ferramentas > Dividir peça.
    • Na viewport ou Paleta, clique com o botão direito do mouse em uma peça e depois clique em Editar > Dividir peça.
    • Pressione CTRL+ALT+P.
  2. Na caixa de diálogo, especifique o Modo de seleção:
    Opção Descrição
    Faceta Permite clicar em facetas de peça para dividir. Ajuste a Tolerância do ângulo da faceta para especificar a tolerância da peça.

    Você também pode usar a seleção de caixa no modo Facetas.
    Pincel Permite clicar e arrastar para selecionar várias facetas de peça a serem divididas. Ajuste o Raio do pincel para ajustar a área de seleção.
    Mostrar apenas peça ativa Exibe apenas a malha dividida e a peça que está passando pela divisão em vez da peça inteira. A geometria restante é ocultada ou renderizada em estrutura de arame cinza.
  3. Na viewport, clique em uma face ou arraste uma área de seleção para ver uma visualização da peça dividida.

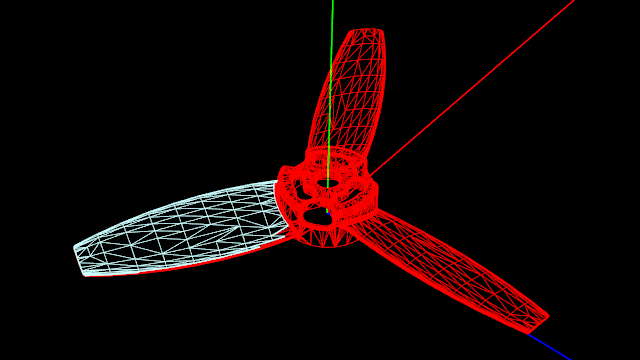

    A malha dividida muda para uma estrutura de arame azul e a peça que está passando pela divisão se transforma em uma estrutura de arame vermelha.

  4. Opcional: Pressione SHIFT para remover partes da seleção de malha ou CTRL para adicionar partes à seleção de malha.
  5. Clique em Executar divisão.
