Вставка таблиц семейств в чертежи (2025 SP1)

Для вставки данных конфигурации в чертежи можно использовать команду Таблица семейств.

Параметры таблицы можно задать в меню Инструменты > Параметры > Свойства документа > Таблицы > Семейство . Расположение шаблона таблицы семейств можно указать в меню Инструменты > Параметры > Параметры системы > Расположения файлов > Показать папки для > Шаблоны таблиц семейств .

Если дважды нажать на ячейку таблицы семейства, чтобы отредактировать ее, программа предложит сохранить ссылку и передать изменения внешней модели или разорвать ссылку, чтобы переопределить значение. Разорванные ссылки можно восстановить, очистив ячейку.

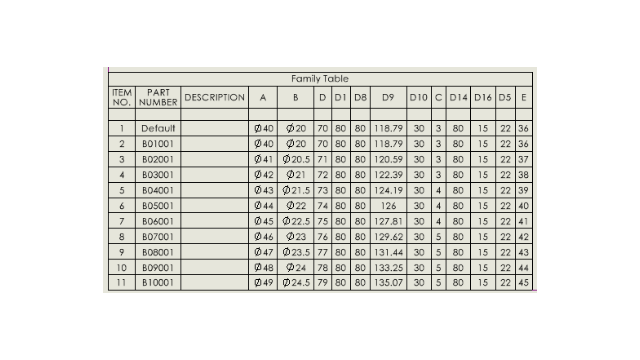

Преимущества: Можно легко вставлять данные конфигурации в чертежи без необходимости применения обходных решений. В таблицах семейств отображаются различия в конфигурациях деталей и сборок или пользовательских свойствах в таблице в чертежах SOLIDWORKS.

Чтобы вставить таблицы семейств в чертежи:

  1. В чертеже SOLIDWORKS выберите в меню Вставка > Таблицы > Таблица семейств .
  2. В окне PropertyManager:
    1. Выберите файл, из которого необходимо создать таблицу семейств, и нажмите Далее .
    2. Укажите параметры для определения таблицы семейств.
    3. Нажмите .
  3. Нажмите на файл чертежа, чтобы разместить таблицу.

    В меню или диалоговом окне столбца размеров для таблиц семейств укажите Имя размера для наименования столбца. Это имя связано с конкретным чертежом. Изменения имени столбца применяются ко всем таблицам семейств в чертеже, который ссылается на один и тот же управляющий размер.

  4. Дополнительно: Если нажать Вставка > Элементы модели и вставить элементы в чертеж, появится уведомление Имя размера таблицы семейства. Нажмите Задать отображение размера для отображения вставленных элементов с использованием имени размера из таблицы семейств.

    Чтобы изменить порядок отображения вставленных объектов на чертеже, вы можете выбрать эти объекты и открыть окно PropertyManager Размер. На вкладке Значение в разделе Имя размера таблицы семейств выберите Отобразить как имя в таблице семейств, чтобы отобразить элементы с использованием имен из таблицы. Выберите параметр для отображения элементов с использованием их значений.
