Puede administrar y aceptar o rechazar cambios en las asociaciones padre-hijo, tanto si las actualizaciones proceden de ECAD como de MCAD.
CircuitWorks ahora admite asociaciones padre-hijo entre componentes y otros elementos de placa, como válido, excluido, taladros metalizados y taladros no metalizados, al interactuar con archivos IDX3.0. Puede aceptar o rechazar cambios en estos elementos desde ECAD o MCAD.
Ventajas:
- Acepte o rechace todos los cambios asociados en una acción, independientemente de si las actualizaciones se originan en ECAD o MCAD.
- Al modificar componentes padre en MCAD, todos los elementos hijos relacionados se actualizan automáticamente durante la exportación a CircuitWorks.
Para utilizar esta función, siga estos pasos:
- Haga clic en .

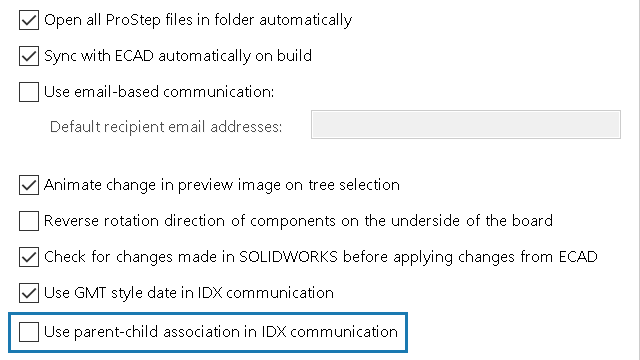

- Seleccione ProStep EDMD y, a continuación, seleccione Utilizar la asociación padre-hijo en la comunicación IDX.
