Puede publicar elementos de la lista de cortes de una pieza soldada en 3DEXPERIENCE platform.
Para publicar los elementos de la lista de cortes, guarde el archivo SOLIDWORKS como una pieza soldada en 3DEXPERIENCE platform. El panel lateral muestra la extensión de la pieza soldada como SW Weldment Part.
Requisitos previos para guardar la pieza de SOLIDWORKS como pieza soldada:
- No debe haber guardado aún la pieza en 3DEXPERIENCE platform.
- La pieza debe tener una operación de pieza soldada.
- La pieza debe etiquetarse como un producto físico único.
Requisitos previos para publicar elementos de la lista de cortes en
3DEXPERIENCE platform:
- La pieza debe ser una pieza soldada.
- La lista de cortes debe estar actualizada.
- La propiedad del elemento de la lista de cortes debe tener el valor CutlistID.
Para publicar elementos de la lista de cortes en 3DEXPERIENCE platform:
- Con una pieza soldada abierta, haga clic en Opciones
(barra de herramientas Estándar), seleccione la pestaña Propiedades de documento y, a continuación, seleccione Piezas soldadas.
- En la ventana de diálogo Propiedades de documento - Piezas soldadas, en ID de lista de cortes, seleccione Generar identificadores ID de lista de cortes y haga clic en Aceptar.
- En el Panel de tareas de 3DEXPERIENCE, haga clic con el botón derecho del ratón en la pieza y, a continuación, en Guardar.

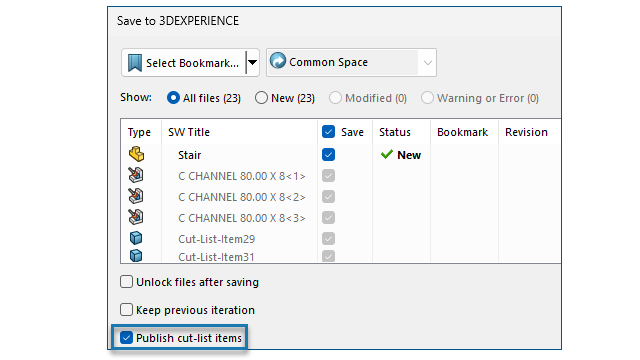

- En el cuadro de diálogo Guardar en 3DEXPERIENCE, seleccione Publicar elementos de lista de cortes y haga clic en Guardar.
MySession muestra los elementos de la lista de cortes de la pieza soldada. El panel lateral muestra las propiedades de los elementos de la lista de cortes.
Los administradores pueden definir atributos personalizados de PLM y asignarlos entre los elementos CAD y los elementos PLM para guardar los atributos en 3DEXPERIENCE platform.
