Puede visualizar la longitud total y la masa de cables idénticos utilizados en varios subensamblajes de recorrido como una sola línea en una lista de materiales (LDM).
Ventajas: En ensamblajes grandes con varios subensamblajes de mazos, los cables idénticos suelen aparecer por separado, lo que dificulta la lectura y el análisis de la LDM. Con esta mejora, SOLIDWORKS Routing detecta automáticamente cables idénticos en los subensamblajes y combina su longitud total y su masa en una fila.
Este comportamiento se aplica a los siguientes tipos de LDM:
- LDM de solo piezas

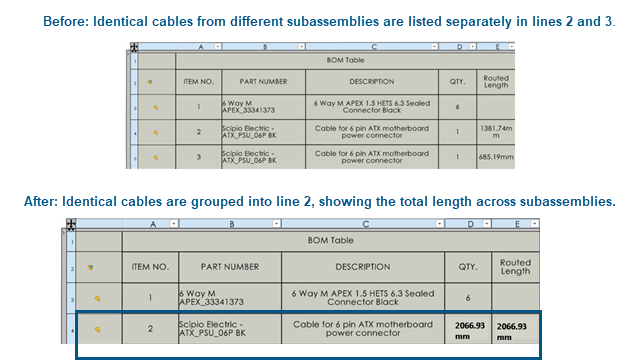

Los cables que antes se enumeraban por separado aparecen como una entrada combinada con valores totales.
- LDM indentada
Puede seleccionar la opción Combinar componentes idénticos para combinar entradas de cables de otros subensamblajes de recorrido. La fila seleccionada se mantiene y se muestran la longitud total y la masa.
- LDM aplanada
Los cables idénticos de varios subensamblajes se fusionan en una sola fila con valores totales.
Las LDM de nivel superior no se ven afectadas por este cambio.
Un ejemplo de flujo de trabajo es:
- Cree un ensamblaje con varios subensamblajes de cableado que utilicen el mismo cable.
- Inserte una tabla de LDM y seleccione un tipo de LDM, como Solo piezas, Indentada o Aplanada.
