Líneas constructivas (2025 SP3)

Puede utilizar el comando AM_CONSTLINES para proporcionar una solución completa que permita crear líneas constructivas en dibujos.

Las líneas constructivas son guías de referencia que ayudan a alinear, ubicar y distribuir objetos durante el proceso de diseño. Esto simplifica las tareas de diseño complejas, mejora la precisión y aumenta la eficiencia del flujo de trabajo. Ofrece varios tipos de líneas constructivas, incluidos rayos, líneas X y líneas circulares.

Las líneas constructivas le permiten:
  • Crear líneas que se extienden hasta el infinito en una o ambas direcciones, o líneas constructivas circulares para hacer referencia a geometrías curvas.
  • Engancharse a puntos clave (por ejemplo, intersecciones o puntos medios) para garantizar una colocación precisa de los objetos.
  • Colocar automáticamente líneas constructivas en una capa dedicada (AM_CL) que pueda personalizar, bloquear e inmovilizar para una mejor gestión.
  • Reducir los cálculos manuales y los ajustes de dibujo proporcionando configuraciones avanzadas como bisectores, líneas perpendiculares y círculos concéntricos.

Los comandos utilizados con las líneas constructivas son:

Comando Descripción

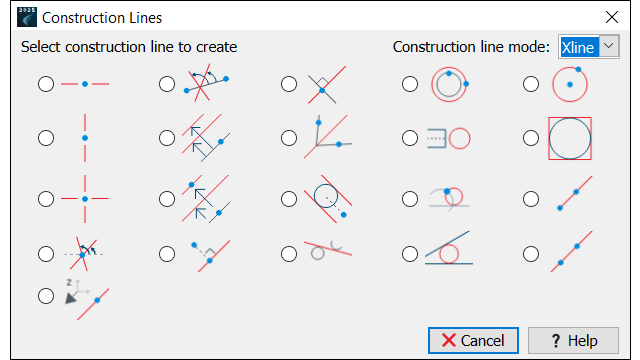

AM_CONSTLINES Permite seleccionar el tipo de línea constructiva.
AM_CONSTSWI Activa o desactiva el modo de rayo.
AM_CONSTSWI_XLINE Desactiva el modo de rayo.

Las líneas constructivas se extienden hasta el infinito en ambas direcciones.
AM_CONSTSWI_RAY Activa el modo de rayo.

Las líneas constructivas se extienden hasta el infinito en una sola dirección.
AM_ERASECL Borra las líneas constructivas seleccionadas.
AM_ERASEALLCL Borra todas las líneas constructivas.
AM_CLINEL Bloquea o desbloquea la capa de líneas constructivas.
AM_CLINEO Congela o descongela las capas de líneas constructivas.
AM_CONSTHOR Crea una línea constructiva horizontal.
AM_CONSTHW Crea una línea constructiva a través de un punto especificando un ángulo con respecto a una línea aparente.
AM_CONSTLOT Crea una línea constructiva perpendicular a una línea especificada.
AM_CONSTCC Crea una línea constructiva circular concéntrica con respecto al círculo o arco seleccionado.
AM_CONST_CIRCLE Crea una línea constructiva circular.
AM_CONSTVER Crea una línea constructiva vertical.
AM_CONSTPAR Crea una línea constructiva paralela a la línea existente a una distancia especificada de la línea seleccionada.
AM_CONSTHM Crea una línea constructiva que divide un ángulo.
AM_CONSTCCREA Crea una línea constructiva circular para representar la vista superior de un eje o taladro.
AM_CONSTCIRCLI Crea una línea constructiva rectangular alrededor de un círculo.
AM_CONSTCRS Crea un cruce de líneas constructivas.
AM_CONSTPAR2 Crea una línea constructiva paralela a una línea existente y divide la distancia entre la línea seleccionada y un punto especificado.
AM_CONSTTAN Crea dos líneas constructivas paralelas tangentes a un círculo especificado.
AM_CONSTC2 Crea una línea constructiva circular que utiliza una línea especificada como tangente.
AM_CONSTXRAY Crea líneas constructivas que parten de un punto y se extienden hasta el infinito en una dirección.
AM_CONSTHB Crea una línea constructiva especificando dos puntos o un punto y un ángulo.
AM_CONSTLOT2 Crea una línea constructiva a través de un punto especificado que es perpendicular a una dirección.
AM_CONSTTC Crea líneas constructivas que son tangentes a dos círculos especificados.
AM_CONSTK Crea una línea constructiva tangente a dos líneas o círculos especificados.
AM_CONSTXLINE Crea una línea constructiva a través de un punto, que se extiende hasta el infinito en ambas direcciones.
AM_CONSTZ Crea una línea constructiva en la dirección Z.
