Distribuir bornas

La herramienta Distribuir bornas permite vincular sin esfuerzo símbolos a circuitos y pines específicos, simplificando la representación de complejas disposiciones de bornas en esquemas eléctricos. Ofrece una interfaz intuitiva para la selección dinámica de circuitos y pines, garantiza una asignación precisa de símbolo a borna y mejora la precisión del diseño.

Puede seleccionar una borna específica al añadir un nuevo bornero, además de seleccionar el circuito. Distribuye un único circuito sobre varios símbolos esquemáticos.
Esta funcionalidad está disponible únicamente para componentes de bornas.

La herramienta Distribuir bornas también le permite cambiar la asignación entre los puntos de conexión de símbolos y las bornas de circuito de componentes. Este comando se activa cuando se seleccionan dos bornas. Puede cambiar las conexiones de componentes entre diferentes circuitos.

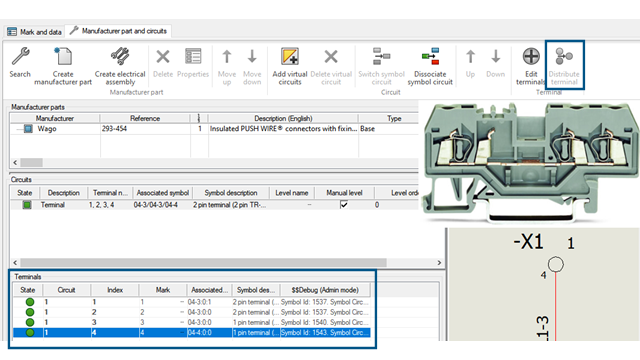

El cuadro de diálogo Propiedades de componente contiene una sección Borna que contiene una lista de bornas con columnas para Circuito, Índice, Marca y Relación.

Componentes de distribución de bornas

Puede utilizar la herramienta Distribuir bornas para gestionar y cambiar las conexiones de componentes.

Para distribuir una borna:

  1. Haga clic en Insertar borna .
    En la pestaña Marca de borna, aparece un nodo para bornas en el panel derecho.
    • El software agrupa las bornas del mismo circuito y muestra los circuitos disponibles para los componentes de la borna multinivel.
    • Los circuitos parcialmente utilizados aparecen como con un icono de medio color/medio gris en el árbol de componentes, mostrando solo las bornas libres.
  2. Seleccione un componente que quiera asociar a la borna de circuito.
  3. En la pestaña Referencias de fabricante y circuitos, haga clic en Distribuir bornas para gestionar y cambiar las conexiones de componentes.
