División de piezas (2025 SP3)

Las opciones adicionales le permiten personalizar la funcionalidad de división de piezas al seleccionar facetas en piezas grandes.

La división es esencial porque no se pueden asignar apariencias a caras (ni a nada en la jerarquía inferior al nivel de la pieza). Si desea asignar varias apariencias a una sola pieza, es necesario dividirla.

Cuando utilice la división de piezas, podrá:
  • Ver la geometría más fácilmente. SOLIDWORKS Visualize renderiza todas las piezas de la escena en una estructura alámbrica sobre un fondo oscuro para comprender mejor la estructura de malla subyacente.
  • Especificar las piezas que desea dividir. El software muestra una vista preliminar de la malla dividida en una estructura alámbrica azul y de la pieza que se va a dividir en una estructura alámbrica roja. Cualquier pieza que no esté en la visualización de división de piezas se muestra como una estructura alámbrica atenuada.
  • Usar herramientas especificadas para obtener un mayor control sobre la selección de caras. Puede especificar Faceta o Modo Pincel de pintura para seleccionar caras.
Para dividir piezas:
  1. Lleve a cabo una de las siguientes acciones:
    • Haga clic en Herramientas > Partir pieza.
    • En el área de visualización o en la Paleta, haga clic con el botón derecho en una pieza y haga clic en Editar > Partir pieza.
    • Pulse Ctrl + Alt + P.
  2. En el cuadro de diálogo, especifique el Modo de selección:
    Opción Descripción
    Faceta Le permite hacer clic en facetas de piezas para dividirlas. Ajuste la Tolerancia de ángulo de faceta para especificar la tolerancia de la pieza.

    También puede utilizar la selección de cuadro en el modo Faceta.
    Pincel de pintura Permite hacer clic y arrastrar para seleccionar múltiples facetas de pieza para dividirlas. Ajuste el Radio del pincel para ajustar con precisión el área de selección.
    Mostrar solo la pieza activa Muestra solo la malla dividida y la pieza que se divide en lugar de toda la pieza. La geometría restante se oculta o renderiza en una estructura alámbrica gris.
  3. En el área de visualización, haga clic en una cara o arrastre un área de selección para ver una vista preliminar de la pieza dividida.

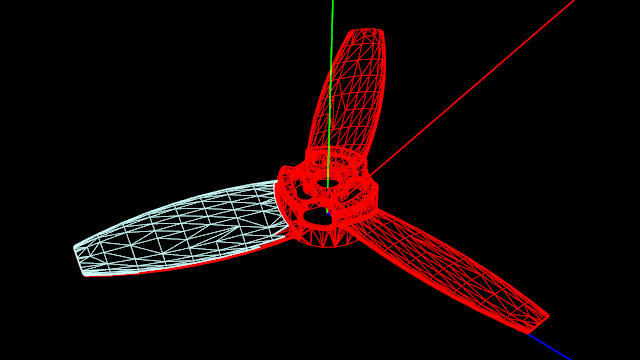

    La malla dividida cambia a una estructura alámbrica azul y la pieza que sufre la división se convierte en una estructura alámbrica roja.

  4. Opcional: Pulse MAYÚS para quitar partes de la selección de malla o Ctrl para agregar partes a la selección de malla.
  5. Haga clic en Ejecutar división.
