Selección de un tamaño de perfil en tablas de diseño y tablas de configuración (2025 SP2)

Para las piezas soldadas y los sistemas estructurales, puede seleccionar el tamaño del perfil en las tablas de diseño y las tablas de configuración.

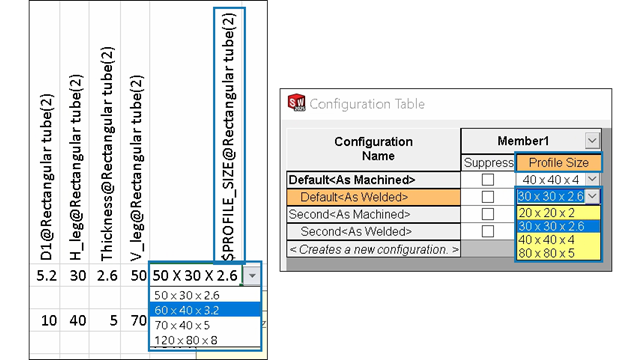

Para los perfiles configurados, la tabla de diseño y la tabla de configuración muestran la columna Tamaño del perfil, en la que puede seleccionar un tamaño.

Para controlar el tamaño del perfil en las tablas de diseño, el encabezado de columna utiliza la siguiente sintaxis:
  • Piezas soldadas: $PROFILE_SIZE@feature_name
  • Sistemas estructurales: $PROFILE_SIZE@member_name
Para insertar una tabla de diseño:
  1. Abra una pieza que tenga varias configuraciones.
  2. Haga clic en Tabla de diseño de Excel (barra de herramientas Herramientas) o en Insertar > Tablas > Tabla de diseño de Excel.
También puede seleccionar el tamaño del perfil editando una tabla de diseño.
Para acceder a una tabla de configuración:
  1. En una pieza que tenga varias configuraciones, haga clic en la pestaña ConfigurationManager .
  2. Expandir tablas .
  3. Haga clic con el botón derecho del ratón en Tabla de configuración y haga clic en Mostrar tabla.
