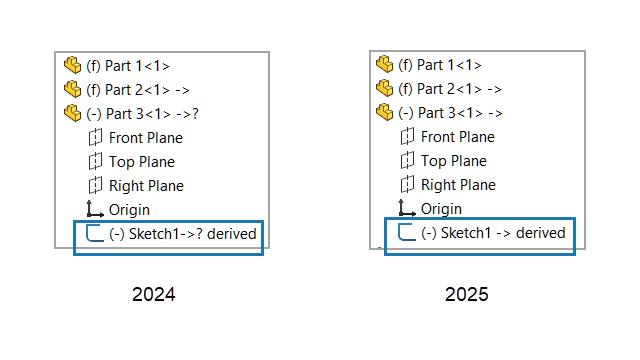

Bir parçayı kopyalamak için Kopya Olarak Kaydet ve Devam Et seçeneğini kullandığınızda, kopyalanan parçadaki türetilmiş bir çizime dış referanslar korunur.
Bir parçayı türetilmiş bir çizimle kopyalamak için Microsoft® Dosya Gezginini kullandığınızda dış referanslar korunur.
Türetilmiş çizimlere dış referansları korumak için:

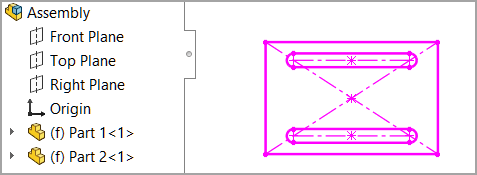

- İki parça içeren bir model açın.
Bu örnekte, Parça 1 grafik alanında gösterilir.
- Bir türetilmiş çizim oluşturun.
- Parça 2 öğesine sağ tıklayın ve Parçayı Düzenle
öğesine tıklayın.

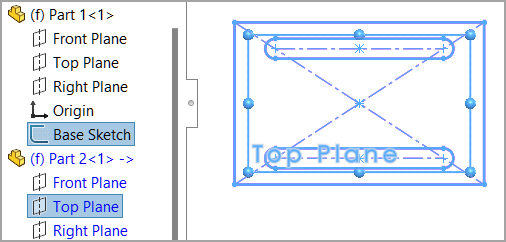

- Ctrl tuşuna basın ve Parça 1'den bir çizim ve Parça 2'den bir düzlem seçin.
- öğesine tıklayın.
- Onaylama köşesine tıklayarak bağlam içi düzenleme modundan çıkın.
- öğesine tıklayın.
Parça 2, Parça 1'den bir türetilmiş çizime sahiptir.
- Türetilmiş çizime sahip olan parçanın bir kopyasını oluşturun.
- Parça 2 öğesine sağ tıklayın ve Parçayı Düzenle öğesine tıklayın.
- öğesine tıklayın.
- Yeni parçayı Parça 3 olarak kaydedin.
- Bağlam içi düzenleme modundan çıkın.
- Yeni parçayı modele ekleyin.
- öğesine tıklayın.
- İletişim kutusunda, Parça 3'ü seçin ve parçayı ekleyin.

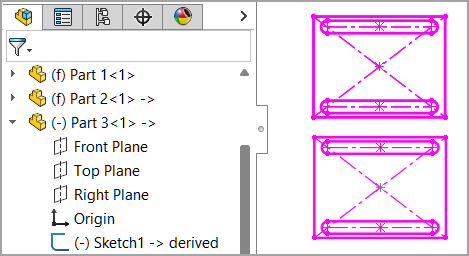

Parça 2 ve Parça 3 türetilmiş çizime sahiptir.
- İlk parçayı güncelleyin.
- Parça 1 için çizime sağ tıklayın ve Çizimi Düzenle
öğesine tıklayın.

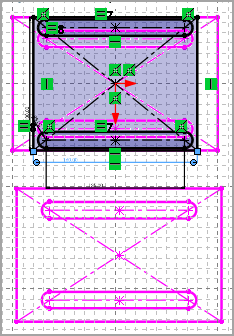

- Bir ölçümlendirmeyi değiştirin.
Parça 1'deki bir boyut 200 mm'den 170 mm'ye değiştirilir.
- Bağlam içi düzenleme modundan çıkın.
Parça 3 güncellenmiş ölçümlendirmeyi kullanır ve türetilmiş çizim tanımlı kalır.
