SpeedPak Örnekleri

Referans verilen alt montajı değiştirmeden bir alt montajdan SpeedPak örneği oluşturabilirsiniz. SpeedPak örneği üst düzey montaja kaydedilir.

Örneğe sağ tıklayıp SpeedPak Seçenekleri > SpeedPak'ı Düzenle öğesine tıklayarak bir SpeedPak örneğini düzenleyebilirsiniz.

SpeedPak Örneği Ekleme

Modele bir montaj ekleyerek bir SpeedPak örneği oluşturabilirsiniz.

SpeedPak örneği eklemek için:

  1. Bir model açın ve Ekle > Bileşen > SpeedPak Örneği Ekle seçeneğine tıklayın.
    SpeedPak Örneği Ekle seçeneği Büyük Tasarım Gözden Geçirme modunda mevcut değildir.
  2. PropertyManager'da eklemek üzere bir montaj seçin ve seçenekleri belirleyin.
  3. SpeedPak PropertyManager'ını açmak ve SpeedPak seçeneklerini belirlemek için İleri öğesine tıklayın.

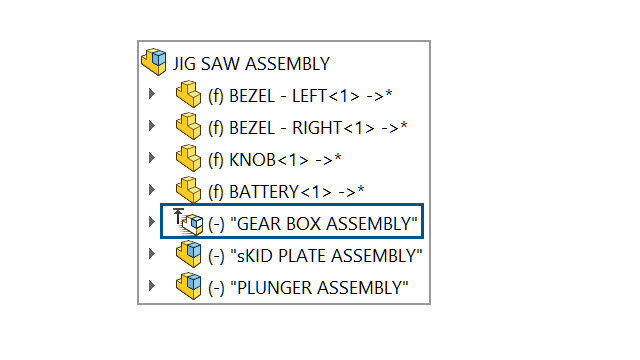

    SpeedPak örneği FeatureManager® tasarım ağacında gösterilir.

SpeedPak Örneği Oluşturma

Modelde bulunan bir alt montajdan SpeedPak örneği oluşturabilirsiniz.

SpeedPak örneği oluşturmak için:

  1. Alt montajlar içeren bir model açın.
  2. Bir alt montaja sağ tıklayın ve SpeedPak Seçenekleri'ne tıklayın.
  3. Bir seçenek belirleyin: Montaj İlişkili SpeedPak Oluştur veya Grafik SpeedPak Oluştur.
  4. İstendiğinde, Üst seviye montajda SpeedPak Örneği oluştur'u seçin.
    SpeedPak örneği FeatureManager tasarım ağacında görünür.

SpeedPak Örneği ve Üst Öğe Alt Montajı Arasında Geçiş Yapma

Bir SpeedPak örneği ile bir üst öğe alt montajı arasında geçiş yapmak için:

  1. FeatureManager tasarım ağacında SpeedPak örneğine sağ tıklayın ve SpeedPak Seçenekleri > Üst Öğeye SpeedPak Ayarla seçeneğini belirleyin.
  2. İsteğe bağlı: SpeedPak örneğine geri dönmek için alt montaja sağ tıklayın ve SpeedPak Seçenekleri > SpeedPak'ı Kullan seçeneğine tıklayın.
