向量图解选项 PropertyManager

向量图解选项 PropertyManager 使您能够在向量图解中动态控制向量符号的外观。

选项

大小 控制图解中向量的大小。可以使用箭头或拖动滑杆来更改向量的大小。
密度 控制图解中向量的密度。
  仅限曲面 如果复选，将只显示模型曲面上的向量。
  匹配颜色图表 对向量使用相同的图解颜色映射。
  单色 将用户所选的颜色分配给图解中的所有向量。要改变向量的颜色，请单击编辑颜色。
以下是向量图解选项的图例：

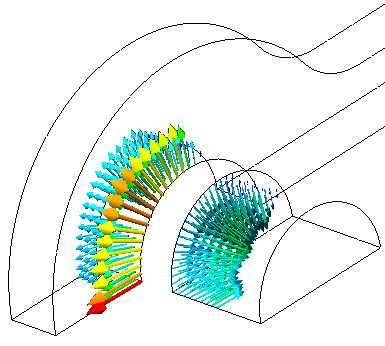

合位移边缘图解 合位移向量图解（默认向量选项）
合位移向量图解（更大向量大小） 合位移向量图解（更大向量密度）

自定义向量图解

要自定义向量图解：

  1. 在运行算例之后，创建所需数量的向量图解。
  2. 右键单击该向量图解图标并选择向量图解选项。
    屏幕上将出现向量图解选项 PropertyManager。
  3. 使用大小 数值输入方框箭头调整向量箭头的大小。
  4. 使用密度 数值输入方框箭头调整图解中向量的密度。
  5. 如果需要，复选仅限曲面以便只在模型边界上绘制向量图解。
  6. 选择匹配图表颜色在图解中使用相同的颜色映射，或者选择单一颜色对向量图解使用单一的颜色。
  7. 单击 。
