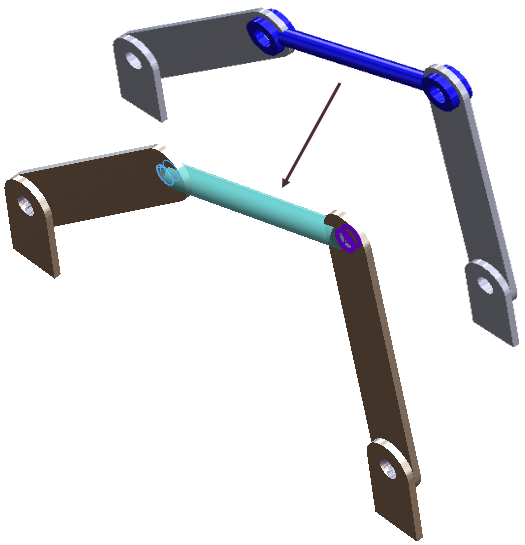

您可以使用连杆接头替换装配体的连接杆以减小网格大小并加快仿真速度。 指定连接连杆接头的几何实体和接头终止接合的支撑条件。
SOLIDWORKS Simulation Professional 和 SOLIDWORKS Simulation Premium 中都提供了连杆接头。
连杆接头的展示是横梁元素,带有两个终止接合,将连杆连接到装配体的其他零件。 终止接合的支撑类型可以是刚性、枢轴或球形,具体取决于连杆接头的实际安装配置。
接头的两个终止接合位于所选圆柱面或圆形边线的中心。 分布式耦合公式将横梁的终止接合(参考节点)连接到连杆接头所连接的面、边线或顶点的所有耦合节点。 分布耦合将耦合节点的运动约束为参考节点的平移和旋转。 耦合节点位于影响半径内(圆形杆的半径或矩形杆的平方根 [宽度 x 深度])。 分布式耦合在接头的接合处生成更逼真的应力和位移场。
使用连杆接头运行仿真后,您可以列出接头的力,如抗剪力、轴心力、折弯动量和扭矩。 负轴心力表示连杆接头处于压缩状态。 右键单击结果
,然后单击列出接头力。
连杆接头不可用于热算例。
 |
在这种五杆机械装置中,可以使用具有实心圆形横截面和两个枢轴终止接合的连杆接头替换顶部连杆。 |
 |

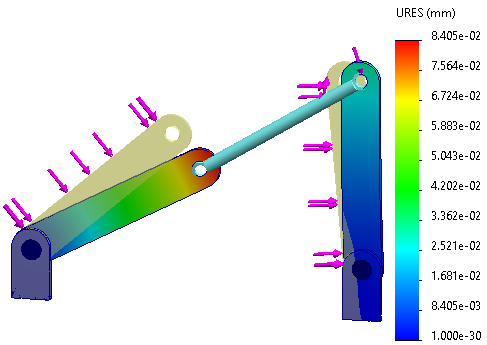

五杆机械装置的位移图解。 未变形形状(浅黄色)叠加在变形形状上。 |
 |

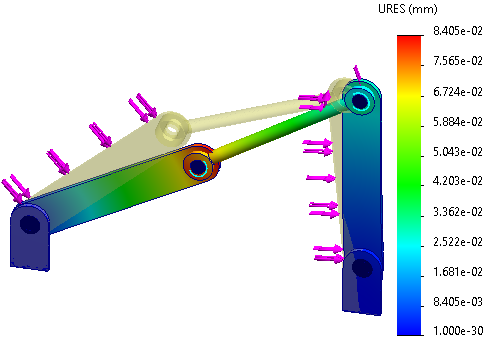

四杆机械装置的位移图解,带有一个取代顶部连杆的连杆接头。 两个位移图解相同。 |
