薄片和槽口

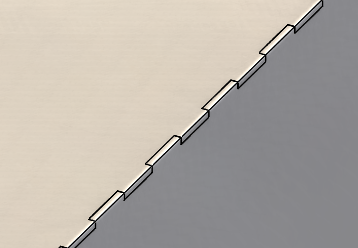

薄片和槽口特征将在一个实体上创建薄片并在另一实体上创建槽口（孔），以连锁这两个实体。 您可以指定薄片和槽口的外观以及它们沿选定实体分布的方式。

薄片和槽口便于您将零件焊接到一起并尽量降低构建复杂夹具所需满足的条件，因为您可以连锁多个钣金零件。 此特征可用于所有零件，而不仅是钣金零件。 您可以在装配体上下文中将其用于单一实体、多实体和零件。

在钣金零件中选择薄片边线后，SOLIDWORKS^® 会自动选择与边线垂直的槽口面，以简化流程。对于非钣金零件，您需要为槽口选择一个配合面。边线必须是线性的，面可以是平面或圆柱面，但边线和面不必接触。如果面为圆柱面，则只能有一个实体。多个实体不受支持。

如果两个实体存在非相交区域，则薄片和槽口特征仅适用于相交区域。
