复杂边角 PropertyManager 提供增强的边角处理选项。此外，您还可以更轻松地创建和编辑结构系统。
复杂边角 PropertyManager
要打开该 PropertyManager：
- 打开包含三个或更多相交构件的模型。
- 在 FeatureManager® 设计树中，展开边角管理
。
- 右键单击复杂边角组，然后选择编辑特征。
增强功能包括：

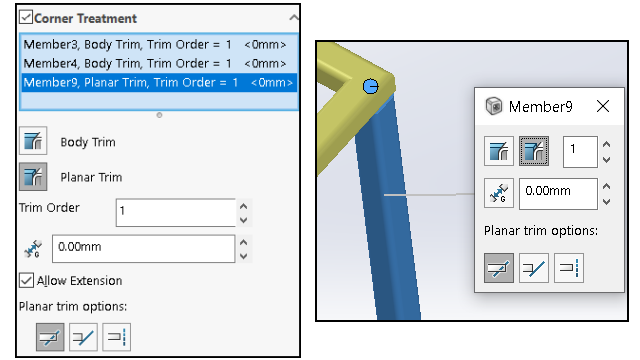

- 在边角处理下，构件框显示实体剪裁构件和平面剪裁构件。您可以选择一个构件，然后单击实体剪裁或平面剪裁来更改其剪裁类型。
- 所选构件的详细信息（如实体剪裁、平面剪裁和剪裁顺序）会在图形区域中显示为标注。
- 图标代表平面剪裁选项。
访问结构系统
增强功能包括：
- 当您打开结构系统模型时，SOLIDWORKS 会显示一则激活结构系统选项卡的消息。
- 对于新文件，CommandManager 会显示创建结构系统。当您单击创建结构系统时，SOLIDWORKS 会显示主要构件 PropertyManager。
- 对于包含结构系统的文件，CommandManager 会显示编辑结构系统。
- 对于包含多个结构系统的文件，您必须从 FeatureManager 设计树中选择要编辑的结构系统。
