访问和使用收藏轮廓

您可以在主要结构构件次要结构构件 PropertyManager 中添加收藏轮廓,以便快速访问。

要访问和使用收藏轮廓:

  1. 打开结构系统零件,然后单击结构系统选项卡。
  2. 在 CommandManager 中,单击创建结构系统

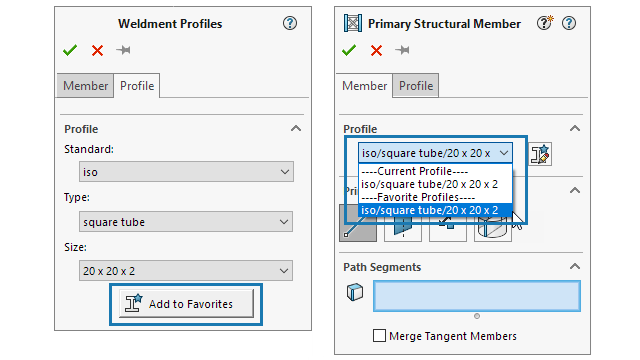

  3. 主要结构构件 PropertyManager 中的轮廓选项卡中,选择轮廓的标准类型大小
  4. 单击添加到收藏夹 ,以将轮廓添加为收藏轮廓。

    作为大小的后缀表示常用配置文件。

  5. 构件选项卡的轮廓下,在收藏轮廓中选择轮廓。
  6. 单击 以修改收藏轮廓列表。
  7. 收藏轮廓列表对话框中,选择一个轮廓,然后单击以下项:
    • 确定。接受更改(如果有)。
    • 删除。删除选定轮廓。
    • 上移下移。更改列表中轮廓的顺序。
