Přiřazení příslušenství ke složitým součástem a sestavám Electrical

Práci se sestavou si můžete zjednodušit připojením dílů příslušenství ke konkrétním obvodům nebo svorkám na součásti. Tato možnost je užitečná zejména při výrobě zakázkových nebo složitých konektorů.

Výhody: Máte možnost ověřit, zda jsou přiřazeny pouze platné výběry, a aktualizovat jejich přiřazení bez odebrání těch stávajících; dále se tím zjednodušuje konfigurace příslušenství.

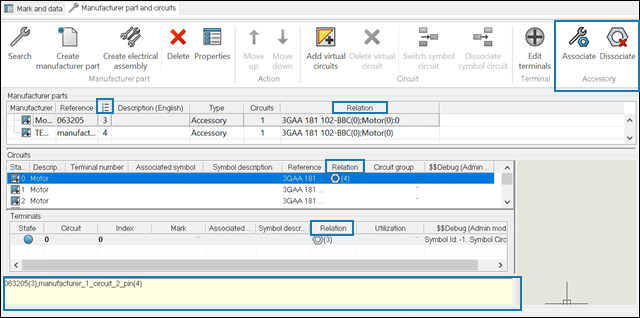

Dialogová okna Vlastnosti součástiVlastnosti elektrické sestavy nyní obsahují příkazy Přiřadit Zrušit přiřazení pro příslušenství. Tyto příkazy jsou k dispozici v místní nabídce; příslušenství můžete také vybrat a přetáhnout na díly, k nimž jej chcete přiřadit.

  • Přiřadit příslušenství: Umožňuje přiřadit jedno či více příslušenství k určitému obvodu nebo svorce.
  • Zrušit přiřazení příslušenství: Zruší propojení mezi příslušenstvím a vybraným základním dílem nebo svorkou.

Aktualizace propojení v uživatelském rozhraní

  • Dialogová okna Vlastnosti součástiVlastnosti elektrické sestavy nyní obsahují následující nové sloupce:
    • Pořadové číslo : zobrazuje pořadové číslo pro díly stejné kategorie, aby bylo možné rozlišit mezi více instancemi téhož dílu v sestavě.
    • Vztah: zobrazuje vztahy mezi základními díly, součástmi, obvody a svorkami včetně jejich příslušenství.

      Vztah si také můžete zobrazit v textovém poli v dolní části dialogového okna Vlastnosti součásti.
