Rozmístění svorek

Nástroj Rozmístění svorek umožňuje snadno propojit značky s určitými obvody a piny, což zjednodušuje zobrazení složitých uspořádání svorek v elektrických schématech. Nabízí intuitivní rozhraní pro dynamický výběr obvodů a pinů, zajišťuje přesné mapování značek na svorky a zlepšuje přesnost návrhu.

Při přidávání nové svorkovnice můžete kromě výběru obvodu vybrat i konkrétní svorku. Jeden obvod bude rozmístěn přes více schematických symbolů.
Tato funkce je k dispozici pouze pro svorky.

Nástroj Rozmístění svorek také umožňuje změnit mapování mezi připojovacími body symbolů a svorkami obvodu součásti. Příkaz je povolen, jestliže jsou vybrány dvě svorky. Připojení součástí je možné přepínat mezi jednotlivými obvody.

Dialogové okno Vlastnosti součásti obsahuje část Svorka, kde je zobrazen seznam svorek se sloupci Obvod, Index, Značka a Vztah.

Rozmístění svorek

Nástroj Rozmístění svorek slouží ke správě a přepínání připojení součástek.

Rozmístění svorek provedete takto:

  1. Klikněte na možnost Vložit svorku .
    Na záložce Značky svorky se v pravém podokně zobrazí uzel pro svorky.
    • Software seskupí svorky stejného obvodu dohromady a v případě víceúrovňových svorek zobrazí dostupné obvody.
    • Částečně využité obvody jsou ve stromu součástí zobrazeny jako napůl barevné a napůl šedé ikony, kde jsou jinak zobrazeny pouze volné svorky.
  2. Vyberte součást, kterou chcete připojit ke svorce obvodu.

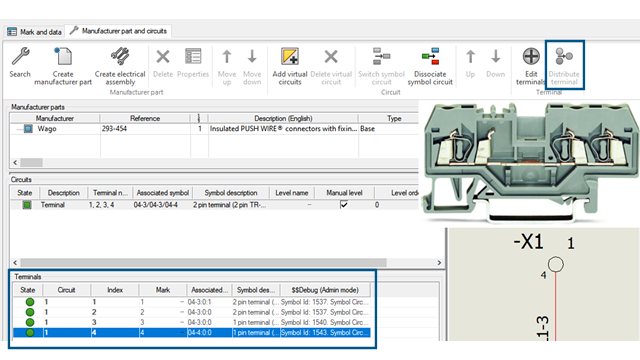

  3. Na záložce Díly výrobce a obvody můžete pomocí nástroje Rozmístění svorek spravovat a přepínat připojení součástek.
