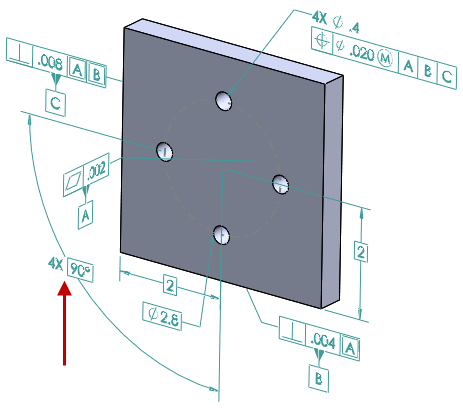

Polare Bemaßungsschemata für mit Form- und Lagetoleranzen versehene Teile

Das DimXpert Werkzeug Schema automatisch bemaßen unterstützt Polarbemaßungsschemata.

So verwenden Sie polare Bemaßungsschemata für mit Form- und Lagetoleranzen versehene Teile:

1. Klicken Sie auf auf Extras > Optionen > Dokumenteigenschaften > DimXpert > Form- und Lagetoleranz.
2. Wählen Sie im Dialogfeld unter Basisbemaßungen Grundlegende Bemaßungen erstellen und Polar aus.
3. Klicken Sie auf OK.
4. Klicken Sie auf Schema automatisch bemaßen  oder wählen Sie Extras > MBD Dimension > Schema automatisch bemaßen aus.
5. Wählen Sie im PropertyManager unter Einstellungen und Musterbemaßung die Option Polar aus.
6. Festlegen von Optionen.
7. Klicken Sie auf .
