SpeedPak-Instanzen

Sie können eine SpeedPak-Instanz aus einer Unterbaugruppe zu erstellen, ohne dabei die referenzierte Unterbaugruppe zu ändern. Die SpeedPak-Instanz wird in der obersten Baugruppe gespeichert.

Sie können eine SpeedPak-Instanz bearbeiten, indem Sie mit der rechten Maustaste auf die Instanz klicken und auf SpeedPak-Optionen > SpeedPak bearbeiten klicken.

Einfügen einer SpeedPak-Instanz

Sie können eine SpeedPak-Instanz erstellen, indem Sie dem Modell eine Baugruppe hinzufügen.

So fügen Sie eine SpeedPak-Instanz ein:

  1. Öffnen Sie ein Modell und klicken Sie auf Einfügen > Komponente > SpeedPak-Instanz einfügen .
    Die Option SpeedPak-Instanz einfügen ist im Review-Modus für große Konstruktionen nicht verfügbar.
  2. Wählen Sie im PropertyManager eine Baugruppe aus, die eingefügt werden soll, und legen Sie Optionen fest.
  3. Klicken Sie auf Weiter , um den PropertyManager SpeedPak zu öffnen und SpeedPak-Optionen festzulegen.

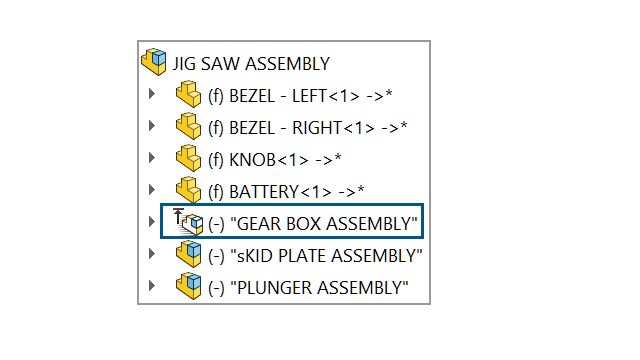

    Die SpeedPak-Instanz wird im FeatureManager® angezeigt.

Erstellen einer SpeedPak-Instanz

Sie können eine SpeedPak-Instanz aus einer Unterbaugruppe erstellen, die sich im Modell befindet.

So erstellen Sie eine SpeedPak-Instanz:

  1. Öffnen Sie ein Modell, das über Unterbaugruppen verfügt.
  2. Klicken Sie mit der rechten Maustaste auf eine Unterbaugruppe und klicken Sie dann auf SpeedPak-Optionen.
  3. Optionen auswählen: Verknüpfte SpeedPaks erzeugen oder Grafik-SpeedPak erzeugen.
  4. Wenn Sie dazu aufgefordert werden, wählen Sie SpeedPak-Instanz in der obersten Baugruppe erstellen aus.
    Die SpeedPak-Instanz wird im FeatureManager eingeblendet.

Wechsel zwischen einer SpeedPak-Instanz und einer übergeordneten Unterbaugruppe

So wechseln Sie zwischen einer SpeedPak-Instanz und einer übergeordneten Unterbaugruppe:

  1. Klicken Sie im FeatureManager mit der rechten Maustaste auf die SpeedPak-Instanz und wählen Sie SpeedPak-Optionen > SpeedPak auf übergeordnet setzen.
  2. Optional: Um zur SpeedPak-Instanz zurückzukehren, klicken Sie mit der rechten Maustaste auf die Unterbaugruppe und wählen Sie SpeedPak-Optionen > SpeedPak verwenden.
