La tavolozza della struttura blocchi consente di visualizzare, gestire e navigare in gerarchie di blocchi complesse. Migliora l'efficienza e l'organizzazione delle attività di progettazione e bozza.
Una struttura blocchi è una disposizione di blocchi annidati che creano una gerarchia. La tavolozza della struttura blocchi visualizza le strutture blocchi nidificate e consente di gestire i blocchi.
La tavolozza offre i seguenti vantaggi:
- Visualizzazione della gerarchia. Ciò consente di gestire progetti di grandi dimensioni e complessi con numerosi blocchi annidati.
- Ottenere una vista strutturata dell'organizzazione del blocco all'interno di un disegno.

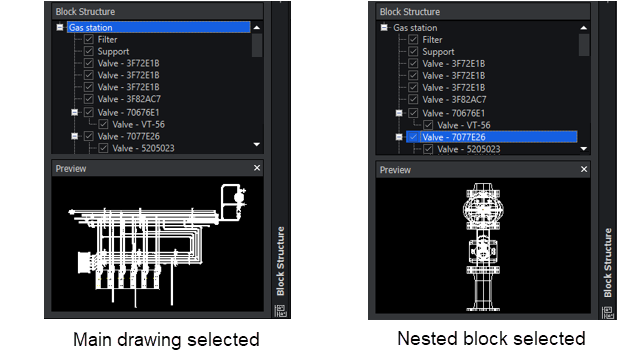

- Visualizzare una rappresentazione visiva della struttura blocchi per un'istanza del blocco selezionata.
- Facilitare la creazione e la gestione di strutture blocchi gerarchiche.
- Evidenziare i blocchi annidati all'interno del blocco principale o del blocco padre. Un blocco può fungere da blocco nidificato all'interno di diversi blocchi padre. La tavolozza visualizza il blocco come elemento annidato all'interno di tutte le relative strutture del blocco padre.
- Supporto per strutture a blocchi nidificate-interne.
- Comprimere o espandere la struttura blocchi.
- Controllare il livello di dettaglio visualizzato.
- Mostrare o nascondere le singole istanze di blocco nell'area grafica.
- Gestire la visibilità di blocchi specifici all'interno della struttura.
- Gestione dei blocchi. L'organizzazione ottimizzata garantisce che il disegno CAD rimanga coerente e più semplice da utilizzare.
- Accedere e modificare i blocchi nidificati direttamente dalla tavolozza, semplificando il processo di modifica quando i blocchi contengono altri blocchi nidificati. Ad esempio, un blocco finestra nidificato all'interno di un blocco parete.
- Copiare i blocchi da un'area del disegno e incollarli altrove, mantenendo la struttura gerarchica. Ciò semplifica il processo di riutilizzo degli elementi di progettazione e di mantenimento della coerenza nel disegno.
- Rinominare, raggruppare, organizzare o eliminare i blocchi all'interno della tavolozza.
- Inserire un blocco all'interno di un altro blocco nel disegno.
- Navigazione. In questo modo è più facile individuare e modificare elementi specifici all'interno del progetto, risparmiando tempo e fatica.
- Navigare nel disegno selezionando i blocchi nella tavolozza.
- Individuare e focalizzare elementi specifici all'interno di strutture blocchi complesse.
- Ingrandire le istanze di singoli blocchi nell'area grafica.
Per aprire la tavolozza Struttura blocchi:
- Nella barra multifunzione, fare clic su .
- Nel menu, fare clic su .
- Immettere BLOCKSTRUCTURE nella finestra del comando.
