Distribuzione dei terminali

Lo strumento Distribuisci terminale consente di collegare i simboli a circuiti e perni specifici, semplificando la rappresentazione di disposizioni dei terminali complesse negli schemi elettrici. Offre un'interfaccia intuitiva per la selezione dinamica di circuiti e perni, garantisce una mappatura precisa da simbolo a terminale e migliora la precisione del progetto.

È possibile selezionare un terminale specifico quando si aggiunge una nuova morsettiera, oltre a selezionare il circuito. Distribuisce un singolo circuito su più simboli dello schema elettrico.
Questa funzionalità è disponibile solo per i componenti dei terminali.

Lo strumento Distribuisci terminale consente inoltre di modificare la mappatura tra i punti di connessione dei simboli e i terminali dei circuiti dei componenti. Questo comando è attivato quando sono selezionati due terminali. È possibile commutare i collegamenti dei componenti tra diversi circuiti.

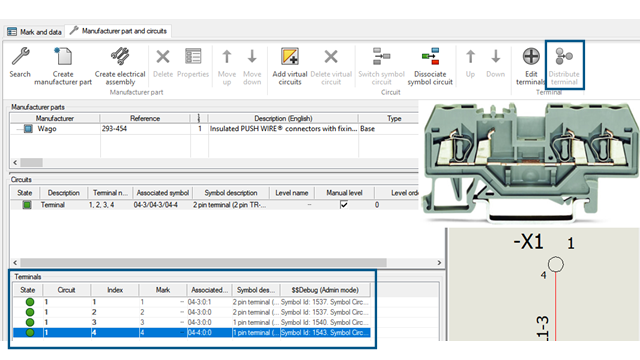

La finestra di dialogo Proprietà del componente contiene una sezione Terminale che dispone di un elenco di terminali con colonne per Circuito, Indice, Contrassegno e Relazione.

Distribuzione dei componenti dei terminali

È possibile utilizzare lo strumento Distribuzione dei terminali per gestire e commutare le connessioni dei componenti.

Per distribuire un terminale:

  1. Fare clic su Inserisci terminali .
    Nella scheda Contrassegno morsetto, nel riquadro di destra viene visualizzato un nodo per i terminali.
    • Il software raggruppa i terminali dello stesso circuito e visualizza i circuiti disponibili per i componenti del terminale multilivello.
    • I circuiti parzialmente utilizzati sono accompagnati da un'icona mezza colorata/mezza grigia nell'albero dei componenti e mostra solo i terminali liberi.
  2. Selezionare un componente da associare ai terminali del circuito.
  3. Nella scheda Pezzi costruttore e circuiti, fare clic su Distribuzione dei terminali per gestire e commutare le connessioni dei componenti.
