Wykrywanie przenikania w trybie Przeglądanie dużego projektu

Można używać wykrywania przenikania w złożeniach otwartych w trybie Przeglądanie dużego projektu.

W trybie Przeglądanie dużego projektu objętość przenikania nie jest dostępna, a obliczenia wykrywania przenikania są przybliżone. Aby uzyskać dokładne wyniki, należy rozwiązać komponenty i ponownie obliczyć przenikania.
Aby użyć wykrywania przenikania w trybie Przeglądanie dużego projektu:
  1. Otworzyć złożenie w trybie Przeglądanie dużego projektu.

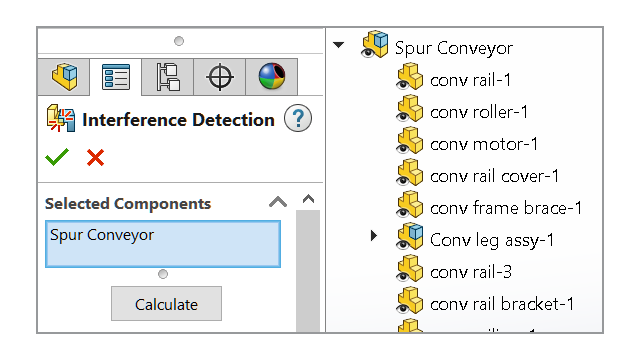

  2. Kliknąć Wykrywanie przenikania (karta Przeglądanie dużego projektu) lub Narzędzia > Ocena > Wykrywanie przenikania.
  3. Wybrać opcje w menedżerze właściwości PropertyManager i kliknąć polecenie Oblicz.
    Następujące opcje są wyłączone w menedżerze właściwości PropertyManager:
    • Utwórz folder łączników
    • Utwórz folder zgodnych oznaczeń gwintów
    • Wykluczone komponenty
    • Ukryj wykluczone komponenty w widoku
    • Ignoruj wszystkie mniejsze niż
    • Zignoruj ukryte obiekty/komponenty
    • Uwzględnij obiekty powierzchniowe
    • Pamiętaj wykluczone komponenty
    • Sortuj od największej do najmniejszej
    • Sortuj od najmniejszej do największej
    • Traktuj wspólne jako przenikanie
