Wizualizacja złożenia

Można przypisać kolor do wartości właściwości, wybrać nowe właściwości i zwinąć lub rozwinąć komponenty.

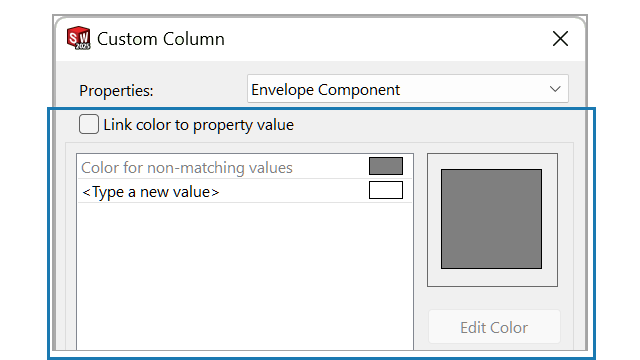

W oknie dialogowym Dostosowana kolumna można wybrać opcję Połącz kolor z wartością właściwości, aby określić kolor dla właściwości komponentu. Po wybraniu tej opcji nie można zmieniać kolorów za pomocą suwaka kolorów.

W kontekstowym pasku narzędzi dla komponentu można użyć opcji Zwiń komponent i Rozwiń komponent, aby ukryć komponenty.

W oknie dialogowym Dostosowana kolumna dostępne są następujące właściwości:
Właściwości 3DEXPERIENCE są dostępne na 3DEXPERIENCE Platform. Dla tych właściwości opcja Połącz kolor z wartością właściwości jest zawsze wybrana.
Właściwość Opis
Komponent otoczki Zgłasza, czy komponent ma komponent otoczki.
Zastąpione właściwości masy Zgłasza, czy komponent ma zastąpione właściwości masy.
3DEXPERIENCE — format CAD Zgłasza format CAD komponentu.
Przykłady formatów CAD:
  • 3DEXPERIENCE®
  • CATIAV5
  • X-CAD
  • SOLIDWORKS®
3DEXPERIENCE — obszar współpracy Zgłasza obszary współpracy, w których komponent jest zapisany.
3DEXPERIENCE — najnowsza poprawka Zgłasza, czy jest to ostatnia poprawka komponentu.
3DEXPERIENCE — status blokady Zgłasza status blokady komponentu:
  • Zablokowane przeze mnie
  • Zablokowane przez innego użytkownika
  • Niezablokowane
3DEXPERIENCE — dojrzałość Zgłasza poziom dojrzałości komponentu:
  • Zamrożony
  • W pracy
  • Przestarzałe
  • Dostęp prywatny
  • Zwolniony
3DEXPERIENCE — zaktualizowano w celu zapewnienia zgodności Zgłasza, czy komponent został zaktualizowany w celu zapewnienia zgodności z 3DEXPERIENCE Platform.
Aby połączyć kolor z wartością właściwości, należy:
  1. Otworzyć model zawierający komponenty z zastąpionymi właściwościami masy.
  2. Kliknąć Wizualizacja złożenia (pasek narzędzi Narzędzia lub karta Oceń w menedżerze poleceń CommandManager) albo kliknąć Narzędzia > Oceń > Wizualizacja złożenia.

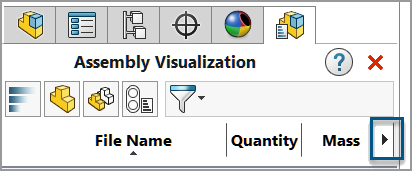

  3. Na karcie Wizualizacja złożenia kliknąć strzałkę z prawej strony nagłówków kolumn.

  4. Kliknąć Więcej.
  5. W oknie dialogowym Dostosowana kolumna, w części Właściwości, wybrać właściwość, np. Zastąpione właściwości masy.

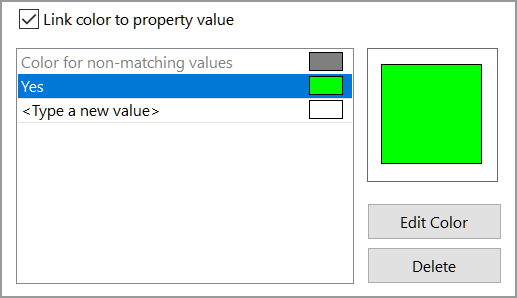

  6. Wybrać opcję Połącz kolor z wartością właściwości.
  7. Kliknąć dwukrotnie opcję Wpisz nową wartość i wprowadzić wartość.
  8. Kliknąć opcję Edytuj kolor i wybrać kolor dla wartości.

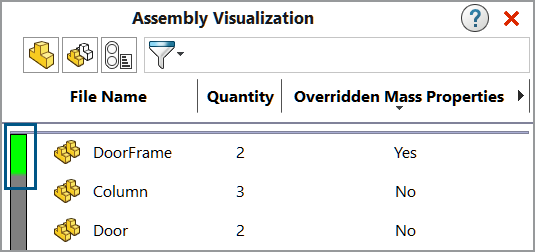

  9. Po zamknięciu okien dialogowych na karcie Wizualizacja złożenia kliknąć nagłówek kolumny Zastąpione właściwości masy, aby posortować kolumnę według wartości.
