Menedżer właściwości PropertyManager Ścieg rowka pozwala na utworzenie spoiny bryłowej pomiędzy dwoma obiektami bryłowymi.
Aby otworzyć ten PropertyManager, należy:
- Otworzyć część wieloobiektową i kliknąć opcje .
Wybór ściany
Zestaw ścian 1 i Zestaw ścian 2. Określa ściany obiektów bryłowych do połączenia z obszaru graficznego.
Pełna spoina ściany
Tworzy spoinę na całej powierzchni. W przeciwnym razie tworzy spoinę na powierzchni, przy czym jedna powierzchnia jest rzutowana na drugą.
|
|
|

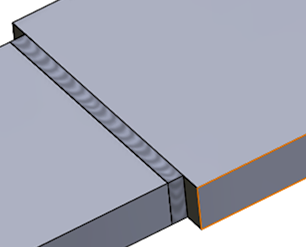

| Wybrano pełną spoinę ściany |

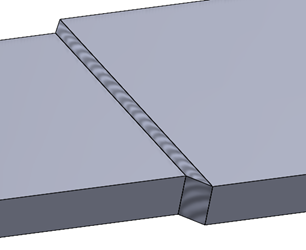

Wyczyszczono zaznaczenie opcji pełną spoinę ściany |
Wypełnienie promieniowe
Tworzy spoinę na powierzchni wraz z odległością wypełnienia promieniowego.
|
|

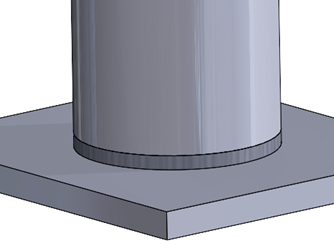

| Wybrano Wypełnienie promieniowe |
Wyczyszczono zaznaczenie opcji Wypełnienie promieniowe |
Zdefiniuj symbol spoiny
Otwiera okno dialogowe Symbol spoiny, umożliwiając zdefiniowanie ustawień symbolu spoiny. Symbol spoiny dołącza się do aktywnego ściegu spoiny.
Zob. Właściwości symbolu spoiny.
